Staffa continua a spirale per armatura antisismica per c.a. che in un unico tondino di ferro avvolge tutte le barre longitudinali dell'elemento strutturale

La Spirale Antisismica Thorax è l'unico tipo di staffa continua per strutture in cemento armato. Si tratta di un unico tondino di ferro che avvolge nelle sue spire e tiene strette tutte le barre longitudinali, dall'inizio alla fine dell'elemento strutturale, senza soluzione di continuità.
Un solo tondino di ferro si sviluppa per l'intera lunghezza dell'elemento strutturale, sostituendo tutta l'armatura trasversale, anche le legature, senza limite di geometria. In cantiere arrivano spirali in "pacchetti" etichettati che racchiudono tutte le staffe e le legature richieste dal progetto per l'elemento considerato. L'operaio apre come una "fisarmonica" il singolo pacchetto, ritrovando automaticamente distanziate e chiuse tutte le staffe e le legature, in un solo gesto.
Il Progettista gode di uno strumento facilmente gestibile che garantisce corrispondenza con le assunzioni di calcolo ed incremento delle prestazioni della struttura. La Direzione dei Lavori ed il Collaudatore semplificano il controllo degli elementi, le staffe e le legature ci sono tutte e sono chiuse. Le Imprese di Costruzioni comprano e montano meno materiale, utilizzano meno manodopera specializzata e riducono notevolmente i tempi di costruzione.

Caratteristiche

Innovazione

La superiorità rispetto ai sistemi di armatura classici è dovuta alla spirale continua. Questo significa la totale mancanza di punti critici di interruzione delle staffe che normalmente impone nei sistemi classici la presenza dei ganci di chiusura e ancoraggio.


Vantaggi

La Spirale Antisismica Thorax è l'unica tecnologia che garantisce reali vantaggi a tutti i soggetti legati al percorso costruttivo:

Imprese di Costruzioni

• Meno ferro da comprare
• Meno manodopera richiesta
• Operai anche non specializzati
• Tempi esecutivi enormemente più brevi
• Migliore organizzazione di cantiere
• Favore dei progettisti e D.L.

Direzione dei Lavori e Collaudatore

• Corrispondenza con il progetto
• Corretta esecuzione
• Semplificazione del cantiere
• Cooperazione con gli operai

Progettista

• Corrispondenza con le assunzioni di calcolo
• Incremento del confinamento del calcestruzzo
• Maggiore duttilità delle sezioni
• Reale possibilità d'uso del Capacity Design
• Confidenza e Sicurezza
• Introduzione di miglioramenti nelle gare

Meno ferro da comprare

La Spirale Antisismica Thorax elimina ogni tipo di sfrido ed i pacchetti portati in cantiere contengono solo il ferro effettivamente richiesto dal progetto, calcolato ed etichettato al grammo tramite computer.
Il peso finale dell’armatura trasversale di ogni singolo elemento della struttura diminuisce per valori che variano tra 12% ed il 51%, a seconda del disegno delle singole sezioni, nel pieno rispetto delle direttive imposte dal progetto.
Tale riduzione è determinata da due principali fattori: la mancanza dei ganci di chiusura, normalmente ripetuti in sezione per ogni singola staffa e legatura, con lo stesso passo; la sovrapposizione trasversale dei cerchi in sezione di tipo avvolgente a spirale.

Meno manodopera e non specializzata
Tempi esecutivi più brevi.

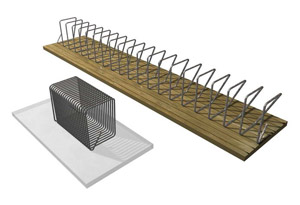

La Spirale Antisismica Thorax risulta di facile posa in opera anche per operai non specializzati. Dopo aver posizionato il pacchetto sul banco da lavoro o all’interno della cassaforma ed aver fissato uno degli estremi, la semplice estensione della spirale predispone e distanzia automaticamente tutti i suoi giri. Fine dell’installazione! Restano solo da fissare in pochi punti i tondini longitudinali negli spigoli in una gabbia già formata.
L’operaio che mette le mani all’interno delle armature senza rischi poiché non incontra alcun punto di interruzione non essendoci la ripetizione dei ganci al passo delle staffe. I pacchetti racchiudono infatti all’interno della spirale tutti i ferri trasversali, tutte le staffe e le legature richieste dal progetto.
Si saltano totalmente tutte le laboriose operazioni disagomatura dei tondini, distanziatura e posizionamento a cui si aggiunge la successiva chiusura di tutte le legature e tutti gli altri elementi lasciati aperti per l’assemblamento delle parti. Non è più necessario chiudere nessun elemento, nessuna staffa, nessuna legatura.

Corrispondenza con il progetto e corretta esecuzione

La Spirale Antisismica Thorax garantisce l’esatta corrispondenza tra quanto stabilito in progetto e quello che realmente viene eseguito in cantiere.
Non lascia spazio ad elementi mal posti o non correttamente chiusi: tutte le staffe e le legature ci sono, ben posizionate e correttamente chiuse. Il tondino di ferro unico per tutte le armature trasversali del singolo elemento non può di per se dimenticare o lasciare aperto nessuno degli elementi richiesti. L’operaio che apre il pacchetto, individuato inequivocabilmente tramite il codice di riferimento di progetto impresso sulle targhette, si ritrova autodistanziate l’esatto numero di staffe e legature richieste, non una di meno, non una di più.
