U-BOOT BETONŽ

Vantaggi

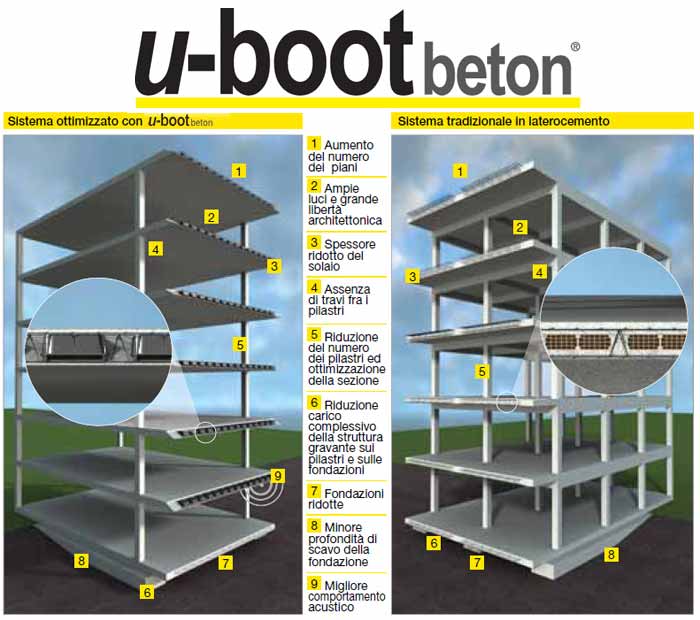

Erroneamente si è portati a stimare il vantaggio dal solaio alleggerito con l’U-Boot Beton® limitandosi ad un mero raffronto tra risparmio di calcestruzzo e costo dell’alleggerimento a livello dei soli solai. In questo modo però, per quanto l’analisi risulti immediata ed intuitiva, non si colgono i consistenti vantaggi economici, pratici e di esecuzione che l’U-Boot Beton® consente di realizzare sull’intera struttura: risparmio di ferro su solai, pilastri e fondazioni sino a un totale del 15% (anche in sede di variante); risparmio di cls non solo sui solai ma anche su colonne e fondazioni; vantaggi antisismici connessi al minor peso dell’edificio; pilastri e fondazioni più snelle, minori costi di sbancamento per le fondazioni; disposizione, anche irregolare, dei pilastri a beneficio della libertà architettonica dell’opera.

LEGGERO - SOTTILE - BIDIREZIONALE
Diminuzione del peso fino al 40%. Deformazioni ridotte (perdita di rigidezza massima 15%). Riduzione del carico in fondazione. Riduzione della sezione dei pilastri o del loro numero.

ECONOMICO
Minore incidenza di calcestruzzo a parità di spessore. Minore incidenza dell’acciaio. Risparmio in altezza utile per ogni singolo piano data l’assenza di travi emergenti. Possibilità di guadagnare piani a parità di altezza dell’edificio (torri) e del volume edificabile. Rapidità e semplicità di esecuzione. Indicato, anche, per la tecnica del top-down.
Possibilità di grandi luci a parità di carico o di grandi portate a parità di luce.
Economico e pratico nel trasporto, nella movimentazione e nello stoccaggio anche all’esterno.
L’intradosso si presenta con superficie piana, pronto da rasare, non necessita di controsoffittatura per fini estetici. In caso di controsoffittatura, l’esecuzione è più rapida.

FLESSIBILE
Luci fino a 20 m. Assenza di travi tra pilastri. Riduzione del numero di pilastri. Possibilità di utilizzo unitamente a prefabbricati. Non richiede mezzi di movimentazione e/o sollevamento. Possibilità di strutture monodirezionali grazie all’accessorio ponte.

ANTISISMICO
Massa sismica inferiore. Minori limitazioni dimensionali degli elementi. Doppia soletta, superiore e inferiore.

SPAZI APERTI
Vani più spaziosi. Maggiore libertà architettonica. Cambi di destinazione d’uso più semplici.

RESISTENZA AL FUOCO
Notevole resistenza al fuoco certificata REI 180 con copriferro di soli 3,5 cm.

MIGLIORE COMPORTAMENTO ACUSTICO
Grazie all’elevata rigidezza delle solette inferiori e superiori si ottiene un maggior abbattimento della trasmittanza acustica.

Applicazioni

U-Boot Beton® viene utilizzato in tutte le applicazioni che richiedono la soluzione strutturale a piastra unitamente a esigenze di risparmio di calcestruzzo e quindi di peso. U-Boot Beton® è quindi la soluzione ideale per realizzare solette di grande luce e/o grande portata: si presta in modo particolare per strutture che necessitano di notevoli spazi liberi, come edifici direzionali, commerciali e industriali, ma anche nel campo dell’edilizia pubblica, civile e residenziale. Consente una maggiore irregolarità nella distribuzione dei pilastri non richiedendo la realizzazione di travi. Nel caso di cantieri di difficile accesso o di ristrutturazioni, U-Boot Beton®, grazie alle sue caratteristiche di impilabilità, modularità, leggerezza e maneggevolezza, permette di realizzare le vostre strutture orizzontali senza l’ausilio di mezzi di movimentazione e sollevamento.
Con U-Boot Beton® è possibile realizzare anche platee di fondazione di elevato spessore con ridotti quantitativi di calcestruzzo.

Certificazioni

• Certificazione di Resistenza al Fuoco REI 180 per U-Boot Beton® rilasciato dall’ente CSI di Bollate (MI).
• Certificato di Prova di Carico su Solaio con U-Boot Beton® rilasciato dall’Università di Darmstadt.
• Test acustico secondo la Norma UNI EN ISO 140-6 - Misurazione dell’isolamento acustico in edifici e di elementi di edificio; Misurazioni in laboratorio dell’isolamento di rumore da calpestio di solai rilasciato da Istituto Giordano di Gatteo (FC).
• Test acustico secondo la Norma UNI EN ISO 140-3 - Misurazione dell’isolamento acustico in edifici; misurazioni in laboratorio dell’isolamento acustico per via aerea di elementi di edificio rilasciato da Istituto Giordano di Gatteo (FC).
• Prove di carico a rottura certificate dall’Università degli Studi di Padova.
• Attestato di Conformità ai criteri di Compatibilità Ambientale (CCA).
• Socio del Green Building Council Italia.
• Certificazione di Sistema secondo le Norme UNI EN ISO 9001, UNI EN ISO 14001 e SA 8000.



ESEMPI DI APPLICAZIONE

U-Boot Beton® è impiegabile per edifici del terziario (ospedali, parcheggi, strutture interrate, edifici commerciali etc), opere residenziali (soprattutto di medie e grandi dimensioni) e industriali (platee di fondazione di elevato spessore con ridotti quantitativi di calcestruzzo, come in figura).
Principali soluzioni costruttive U-Boot Beton®
• solai alleggeriti di grandi luci (fino a 20 m);
• solai di forme atipiche ed “ambiziose”;
• sbalzi;
• platee di fondazione alleggerite.



Esempi di applicazione: platea
Tra le varie tipologie di fondazione la platea è una delle più note. Impiegata soprattutto in condizioni di terreni con scarsa portanza, al crescere delle sollecitazioni, oppure al diminuire della qualità del terreno, è necessario intervenire con spessori elevati con conseguente aumento dei costi di costruzione.
Grazie all’utilizzo di U-Boot Beton® è possibile realizzare platee alleggerite di pari prestazioni ma notevolmente più economiche.
Una volta annegato nel getto di calcestruzzo, U-Boot Beton® conforma la struttura come due solette piene, di spessore variabile, collegate da un graticcio di travi ortogonali a formare una piastra alveolare a comportamento statico bidirezionale.
Nella platea così conformata la distribuzione delle masse ai fini dell’inerzia è razionalizzata in modo da permettere il massimo di rigidezza e leggerezza della struttura con la minima quantità di calcestruzzo che permette, ove possibile, di eliminare i pali di fondazione.
