Modulo solaio

Il Sistema ECOSISM



Solaio ECOSISM

Vantaggi

Riduzione del volume di CLS necessario in relazione alla portanza desiderata

Diminuzione dell’armatura supplementare grazie al ridotto peso proprio del modulo

Possibilità di prevedere agevolmente il passaggio di tubature e scarichi prima del getto

Facilità e leggerezza nella posa in opera
Variabili compositive
Armatura solaio portante
X = spessore variabile

Armatura con nervature e pignatte
Altezze e larghezza delle nervature multipli di 15 o 10 cm.
In diminuzione od in aggiunta di uno o più spessori intermedi, si possono modificare gli spessori totali per aggiunte di 1 cm.



Tetto ECOSISM

Vantaggi
La trama ECOSISM permette di costruire ogni tipo di tetto, piatto o inclinato, qualunque sia la sua pendenza.
Per i tetti inclinati la scelta dell’elemento viene determinata dalla pendenza del tetto (plasticità del calcestruzzo) e dai calcoli di stabilità relativi alla portata ed alla carica. Si consiglia di prolungare i muri portanti interni fino alla superficie del tetto, affinchè possano servire come supporto agli elementi della copertura.
- Una pendenza di tetto inferiore a 30° viene in prinicipio realizzata con trame aperte (elemento soletta). In questo caso le nervature sono perpendicolari ai muri trasversali. I tetti costruiti con trame aperte richiedono sempre un’isolamento superiore.
- Le pendenze di tetto superiori a 30° vengono realizzate con trame chiuse (elemento muro). La possibilità di utilizzare ECOSISM muro o solaio in relazione al grado di inclinazione del tetto permette numerose scelte anche per questa componente fondamentale dell’involucro edilizio. Ottimale per le coperture è il modulo con doppio o triplo strato di materiale isolante in intradosso che permette di realizzare un tetto ottimamente coibentato. Inoltre è possibile sagomare la copertura anche per la realizzazione di tetti curvi secondo il raggio specifico del progetto in esame.

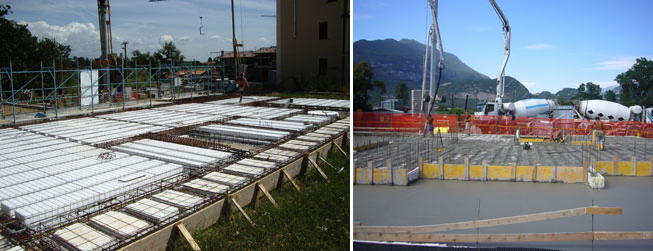

Posa in opera
Realizzazione della casseratura
Per i pannelli ECOSISM solaio e tetto, si precisa la necessità di realizzare una casseratura piena, essendo il resto delle condizioni di montaggio similari a quelle illustrate per le murature.
