Pannello metallico coibentato per facciata SERBOND® - FACCIATE ARCHITETTONICHE - ELCOM SYSTEM

SERBOND« - Facciate architettoniche - Rivestimenti metallici modulari per pareti portanti


I pannelli metallici isolanti TERMOPARETI® sono pannelli monolitici studiati e realizzati dalla ELCOM SYSTEM S.p.A. (Azienda certificata UNI EN ISO 9001) per offrire il meglio nel campo della prefabbricazione leggera.I pannelli TERMOPARETI® permettono di realizzare pareti, divisori interni e soffittature oltre ad un’infinita gamma di piccole, medie e grandi costruzioni prefabbricate nel settore industriale, civile, commerciale, sociale, agricolo e zootecnico.L’Azienda produce inoltre, i nuovi pannelli BUBBLE ad impronte sferiche e RUGBY ad impronte ellittiche, studiati per facciate con un originale ed esclusivo effetto architettonico (brevettati). Per la personalizzazione dei progetti vengono prodotti particolari elementi di giunzione e componenti speciali a taglio termico quali: raccordi sferici, retti, curvi, da utilizzare in armonia con i propri prodotti per raggiungere un elevato e straordinario risultato architettonico.

TERMOPARETI SERBOND® è un rivestimento costituito da una sottostruttura leggera in acciaio zincato, ancorata alle strutture portanti dell’edificio. L’utilizzo di questo particolare rivestimento, è prevalentemente indirizzato all’edilizia commerciale, residenziale e dei servizi; si modella su qualsiasi progetto sia per nuove costruzioni che per ristrutturazioni.
I moduli sandwich, monolitici, a planarità stabilizzata, sono provvisti di giunto a taglio termico, con fissaggio a scomparsa e predisposti per l’inserimento di speciali profili in alluminio estruso; il modulo geometrico può avere uno sviluppo sia verticale che orizzontale. Completano il sistema una serie di elementi di finitura a taglio termico, quali angoli curvi, angoli retti, spigoli ed ottavi di sfera, soglie, stipiti ed architravi per infissi, oltre a moduli speciali sottomultipli e raccordi realizzati a disegno.
Il concetto di rivestimento TERMOPARETI SERBOND® è sviluppato intorno ad una idea nata per offrire ai progettisti una elevata libertà creativa, svincolati da moduli produttivi rigidi o griglie geometriche preimpostate. Le varie tipologie di accessori lo rendono compatibile con qualsiasi tipo di struttura: cemento armato, muratura tradizionale, acciaio, legno; la posa in opera, supportata da una nostra assistenza tecnica in fase progettuale, è facile, rapida e non richiede speciali mezzi di cantiere.
Il sistema è particolarmente versatile poichè prevede, oltre all’utilizzo di elementi modulari, una ricca e flessibile componentistica di elementi speciali, permettendo una vasta scelta di moduli e colori che esaltano l’elevato standard architettonico.
Maggiori informazioni del produttore su SERBOND« - Facciate architettoniche
  Schede Tecniche - Catalogo
ELCOM SYSTEM - Serbond 2013 ELCOM SYSTEM - Catalogo Generale 2015 - ITA ELCOM SYSTEM - Catalogo Generale 2015 - ENG TUTTO DI NOI ALL ABOUT US
  Link

www.facciatearchitettoniche.it

www.elcomsystem.it
  Approfondimento
Isolamento termico
Poliuretano espanso esente da CFC, autoestinguente (PUR) ottenuto secondo norma UNI EN 13165.
A richiesta possono essere fornite schiume aventi caratteristiche di reazione al fuoco classe 0-2 secondo il D.M.
26/6/84, oppure B2 norme DIN 4102.
Le caratteristiche principali delle schiume son



  • Densità: 40 kg/m³
  • Coefficiente di conducibilità termica: λ=0,022 W/m°K
  • Resistenza alla compressione: 140 -150 KPa
  • Impermeabilità: 98% di cellule chiuse (materiale anigroscopico)
  • Spessori: mm 40-50-60-80
  • Modulo base: Larghezza mm. 1000 - Lunghezza max. mm. 6000. Il sistema, data la sua caratteristica di adattabilità e flessibilità, prevede la realizzazione di moduli speciali di compensazione.

Tipologie
CONDIZIONI DI CARICO CON SUPPORTI IN ACCIAIO E ALLUMINIO
Titolo
  Caratteristiche Tecniche
Sistema di fissaggio

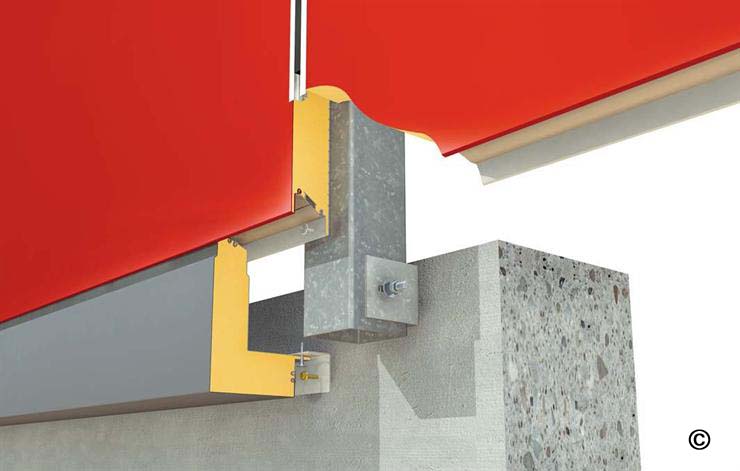

PARTICOLARE GIUNTO TERMOPARETI
CORONAMENTO SUPERIORE ANGOLO 90°
CORONAMENTO SUPERIORE ANGOLI CURVI

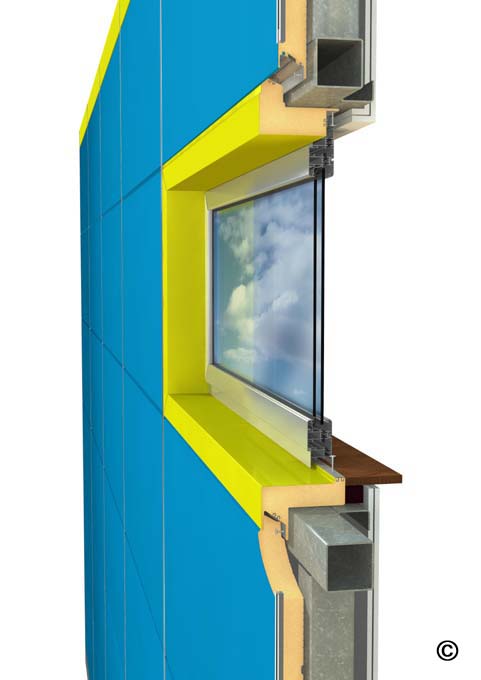

RACCORDI SPECIALI PER INFISSI
ANGOLO CURVO VERTICALE
CORONAMENTO INFERIORE ANGOLO 90°
ANGOLI CURVI VERTICALI / ANGOLI RETTI ORIZZONTALI - CORONAMENTO SUPERIORE

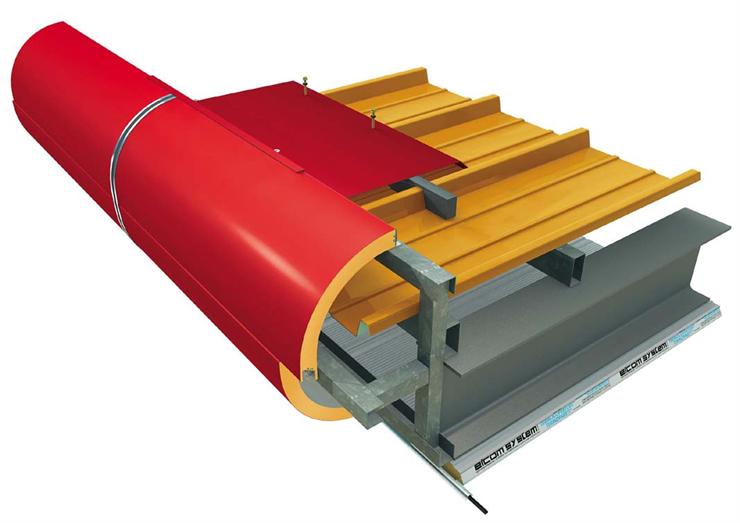

RACCORDI CURVI SU COPERTURA A BALZO
Supporti metallici esterni
I supporti metallici esterni sono ricavati per profilatura a freddo da nastri in coils di diverso materiale: acciaio al carbonio rivestito da uno strato di zinco a caldo, denominazione S 250 GD+Z EN 10147 conforme alle norme UNI EN 10147 aventi caratteristiche meccaniche non inferiori a quelle previste dal D.M. del 09/01/96 e tolleranze secondo la norma UNI EN 10143; alluminio lega 3105 stato fisico H46 EN 508/2, conforme alle norme UNI EN 10372, con carico di rottura minimo 150 MPa; rame CW 024A - R240 conforme alle norme UNI EN 1172;acciaio inox AISI 304 secondo norme UNI 10372.
La finitura dei supporti in acciaio e alluminio è costituita da un rivestimento organico mediante ciclo di preverniciatura a caldo standard in poliestere secondo norme EN 10169-1 e ENV 10169-2, oppure a richiesta, possono essere forniti rivestimenti diversi come plastificato alimentare o PVF, ecc.
