Caratteristiche del sistema
Sicuro
• Sistema di quadri certificati.
• Progettato in accordo alla nuova norma 61439-2.
• IP43 con porta.
• Segregazione interna fino a forma 2.
• Porta trasparente con vetro temperato.
Semplice e flessibile
• Larghezza quadro per 12, 24 e 36 moduli..
• Altezza quadro da 3 a 12 file da 150mm.
• Accoppiamento orizzontale.
• 1 unità funzionale = 1 codice.
Incluso tutti gli accessori per montare apparecchi bt.
• Concetto di modularità tutte la unità funzionali con passo 50mm in altezza.
Porta pronta al montaggio
• Sistema di chiusura a 1 o 3 punti già montato.
• Cerniere montate.
• Installazione senza utensili.
• Angolo di apertura 135°.
Piacevole design
• Si inserisce perfettamente in ambienti commerciali.
• Colori RAL 9006 e RAL 7024.
Assemblaggio semplice e veloce
• Assemblaggio possibile da un solo operatore.
• Viti imperdibili pre-assemblate.
• Viti serraggio 90° per pannelli di chiusura.
• Supporti a scatto per unità funzionali e supporti sbarre. Nessun utensile richiesto.
• Telaio per rimuovere tutti i pannelli funzionali in una sola operazione.
Rigidità, robustezza
• Pannello posteriore spessore 1,5mm.
• Piegature per aumentare la rigidità.
• Angolari in alluminio presso-fuso.
PowerDesign
Software di nuova generazione di supporto ai clienti per configurazione, progettazione e quotazione di quadri in bassa tensione.

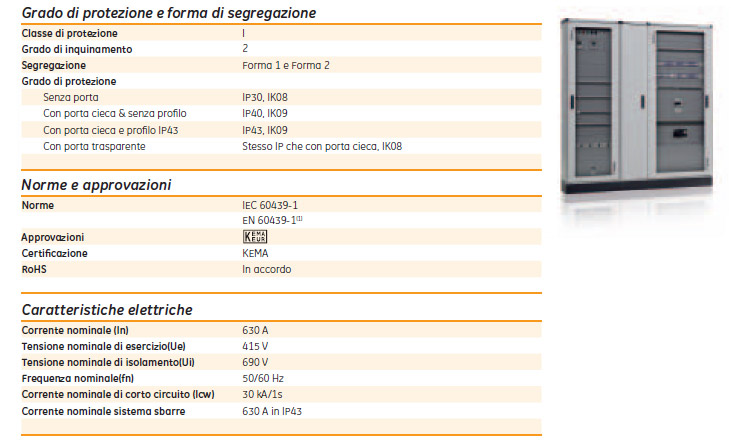

Caratteristiche tecniche
Applicazioni
QuiXtra 630 è stato sviluppato come gamma completa di quadri certificati, e rappresenta la proposta GE per quadri di distribuzione fino 630A per ambienti commerciali ed industriali.
QuiXtra 630 è commercializzato come kit in imballo piatto per essere assemblato, equipaggiato e cablato da quadristi e installatori.
La gamma QuiXtra 630 è costituito da quadri in lamiera sia per fi ssaggio a muro che a pavimento, di sbarre e unità funzionali che possono essere facilmente integrare tutti i tipi di apparecchi elettrici fino a 630A.
La combinazione dei quadri QuiXtra 630 e gli apparecchi bt di GE sono progettati in accordo alla nuova normativa IEC 61439-2.
Industria
• Manufatturiera
• Piccola industria
• Trattamento rifi uti
• OEM
• Produzione di parti e componenti
• Editoria
Commercio primario (come quadro secondario)
• Telecomunicazioni
• Centrali dati e telefoniche
• Aereoporti
• Ospedali
• Banche
• Trasporti pubblici
• Ferrovie
• Metropolitane
• Edifi ci pubblici
Commercio secondario (come quadro principale)
• Uffi ci commerciali
• Centri commerciali
• Scuole
• Negozi
• Stazioni di rifornimento
• Ristoranti
• Piccoli negozi
