Kit di Giunzione - Kit per sistema anticaduta Linea Vita, per il fissaggio dei pali sui travetti
Il Kit di Giunzione è studiato per il fissaggio dei pali sui travetti che compongono la copertura. Diventa indispensabile quando la struttura del tetto in legno è realizzata con travetti in appoggio alla trave di colmo. Le staffe, in ferro zincato, presentano dei fori esterni per l'ancoraggio a due travicelli (interasse da 50 a 75 cm), e dei fori interni per il fissaggio delle piastre dei pali della Linea Vita HBSecurity: sono disponibili nelle dimensioni 55 x 55 x 6 mm, lunghezza 80 cm o 110 cm (altre misure su richiesta).

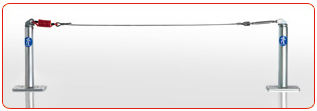

1 - Esempio di configurazione della Linea Vita HBSecurity composta da due punti esterni, da utilizzare quando la distanza da coprire arriva fino ai 15 m di lunghezza.

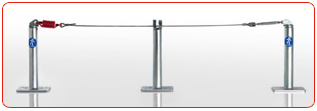

2 - Esempio di configurazione della Linea Vita HBSecurity composta da due punti esterni e da un punto intermedio, da utilizzare quando la distanza da coprire varia tra i 20 e i 30 m di lunghezza.

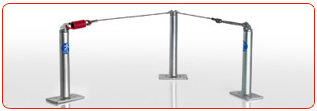

3 - Esempio di configurazione della Linea Vita HBSecurity fino a 15 m composta da due punti esterni e da una curva, da utilizzare quando si presenta una deviazione ovvero quando la Linea Vita HBSecurity deve seguire una struttura non lineare della copertura. Per distanze superiori ai 15 m sarà necessario inserire un palo intermedio come nell’esempio 2
1 - Esempio di configurazione della Linea Vita HBSecurity composta da due punti esterni, da utilizzare quando la distanza da coprire arriva fino ai 15 m di lunghezza.
2 - Esempio di configurazione della Linea Vita HBSecurity composta da due punti esterni e da un punto intermedio, da utilizzare quando la distanza da coprire varia tra i 20 e i 30 m di lunghezza.
3 - Esempio di configurazione della Linea Vita HBSecurity fino a 15 m composta da due punti esterni e da una curva, da utilizzare quando si presenta una deviazione ovvero quando la Linea Vita HBSecurity deve seguire una struttura non lineare della copertura. Per distanze superiori ai 15 m sarà necessario inserire un palo intermedio come nell’esempio 2
