HINOWA

GOLDLIFT 14.70

Piattaforma aerea

  • Piattaforma aerea GOLDLIFT 14.70 - HINOWA
  • Piattaforma aerea GOLDLIFT 14.70 - HINOWA
  • Piattaforma aerea GOLDLIFT 14.70 - HINOWA
  • Piattaforma aerea GOLDLIFT 14.70 - HINOWA
  • Piattaforma aerea GOLDLIFT 14.70 - HINOWA
Piattaforma aerea GOLDLIFT 14.70 - HINOWA

GOLDLIFT 14.70 - Piattaforma aerea cingolata di dimensioni ridotte


GOLDLIFT 14.70 è la piattaforma aerea cingolata prodotta da Hinowa, più apprezzata.
Costruita in migliaia d’esemplari, in questi ultimi anni ha dimostrato la sua totale affidabilità e sicurezza per l’operatore. I comandi tradizionalmente idraulici sono completamente controllati per il corretto uso dal PLC. Ha dimensioni ridottissime: larghezza 78 cm altezza 2 metri.
Funziona sia con motore termico diesel o benzina, che elettrico, il carro è allargabile idraulicamente. La cella di carico brevettata consente di selezionare il carico da 120 a 200 kg. E’ provvista di presa di corrente e d’aria al cesto. Può essere richiesta con la doppia velocità di traslazione.
Maggiori informazioni del produttore su GOLDLIFT 14.70
  Approfondimento

Caratteristiche GOLDLIFT 14.70



CARATTERISTICHE TECNICHE

• Un selettore posizionato nel cestello consente all’operatore di scegliere come usare la piattaforma. Se la macchina lavora con un operatore a 14 metri il braccio Jib entrerà in funzione e la cella di carico controllerà che il peso nel cesto non superi i 120 kg, altrimenti ogni possibilità di sollevarsi sarà inibita. Se la macchina lavora con due operatori a 12 metri, il braccio Jib non entrerà in funzione. La cella di carico funzionerà solamente entro i 200 kg ed anche in questo caso segnalerà il sovraccarico con un segnalatore acustico e non solleverà il cesto.

• peso complessivo in configurazione di trasporto: 1700 kg

• Motore termico: HONDA GX270-9 CV-3000 rpm - HONDA GX390-13 CV-3000 rpm (Optional) - HATZ 1B30-7 CV-3000 rpm

• Motore elettrico: 1,5 kw/220V/50Hz 1500 rpm - 1,5 kw/110V/50Hz 1500 rpm (Optional)

• Il carro cingolato è stato realizzato con l’allargamento idraulico, aumentando così la stabilità laterale ed evitare pericolosissimi ribaltamenti dal camion.

• È stata introdotta come optional la seconda velocità di traslazione al fine di accelerare i tempi per gli spostamenti, noiosi ma necessari.

• Grazie ad una maggiore corsa dei cilindri idraulici dei quattro stabilizzatori è possibile stabilizzare o mettere in bolla la piattaforma su terreni con pendenza fino a 10° .



Caratteristiche dimensionali GOLDLIFT 14.70

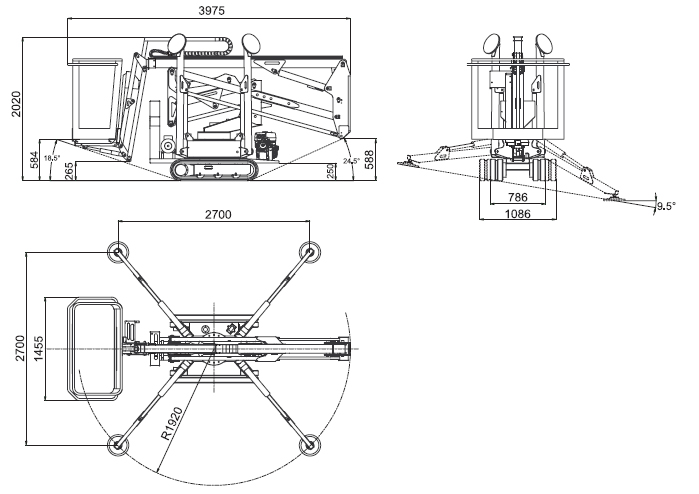

DIMENSIONI

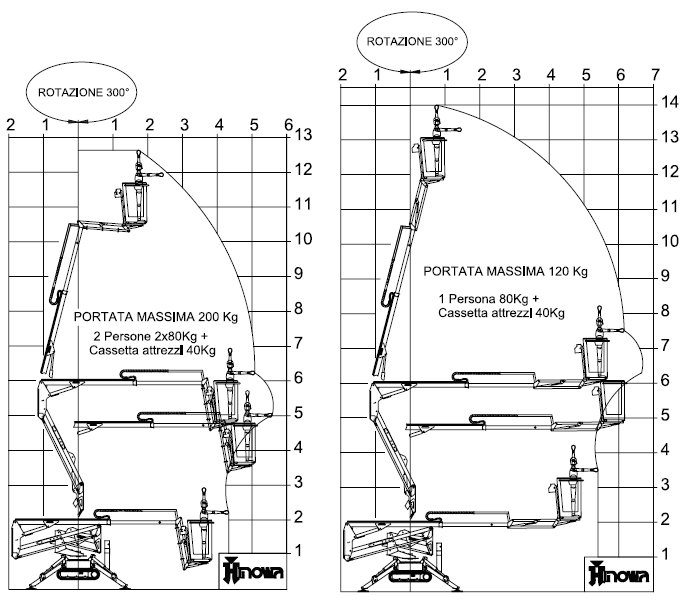

DIAGRAMMA ALTEZZE










Dati tecnici GOLDLIFT 14.70

MOTORE BENZINA


Marca
HONDA
Tipo
GX270 – GX390
Cilindri e cilindrata
monocilindrico 270 cm3/ 389 cm3
Potenza lorda max
9 HP - 6,6 Kw / 13 HP - 9,6 Kw @ 3600 rpm
Regime di taratura
3000 rpm
Avviamento elettrico
12 volt

MOTORE DIESEL

Marca
HATZ
Tipo
1B30
Cilindri e cilindrata
monocilindrico 347 cm3
Potenza lorda max
6,8 HP - 5,0 Kw @ 3600 rpm
Regime di taratura
3000 rpm
Avviamento elettrico
12 Volt

MOTORE ELETTRICO

Caratteristiche
220V / 50Hz - 1,5 Kw 1500 rpm
Optional
110V / 50Hz - 1,5 Kw 1500 rpm

DISTRIBUTORE PARTE AEREA

Tipo
meccanico

DISTRIBUTORE PARTE A TERRA

Tipo
meccanico

POMPA IDRAULICA

Tipo e numero
ad ingranaggi n° 2 x 3,15 cm3
Pressione impianto traslazione /stabilizzatori
175 bar
Pressione impianto parte aerea
180 bar

CINGOLATURA

Tendicingolo
a grasso
Marca
BRIDGESTONE
Dimensioni
mm 180 x 72 x 37
Rulli per lato
3 + slitta
Velocità di traslazione
1,4 km/h
Velocità di traslazione doppia (optional)
1,4 / 2,8 km/h

PESO OPERATIVO

Peso operativo (escluso operatore)
1700 Kg

SERBATOIO CARBURANTE

Benzina
litri 6,5
Gasolio
litri 5,5

   Photo gallery
Piattaforma aerea GOLDLIFT 14.70 - HINOWA
GOLDLIFT 14.70
Piattaforma aerea GOLDLIFT 14.70 - HINOWA
GOLDLIFT 14.70
Piattaforma aerea GOLDLIFT 14.70 - HINOWA
GOLDLIFT 14.70
Piattaforma aerea GOLDLIFT 14.70 - HINOWA
GOLDLIFT 14.70
Piattaforma aerea GOLDLIFT 14.70 - HINOWA
GOLDLIFT 14.70
Piattaforma aerea GOLDLIFT 14.70 - HINOWA
GOLDLIFT 14.70
Piattaforma aerea GOLDLIFT 14.70 - HINOWA
GOLDLIFT 14.70
Piattaforma aerea GOLDLIFT 14.70 - HINOWA
GOLDLIFT 14.70
