Il Sistema SottoTegola
Caratteristiche generali
Il sistema Sottotegola Onduline oltre a permettere una estrema facilità di posa, assicura la massima garanzia di impermeabilizzazione e ventilazione della copertura che, mantenendosi asciutta, garantisce negli anni una lunga durata delle tegole ed assicura al contempo il comfort domestico, con un ingente risparmio economico sui costi di manutenzione.
COMPOSIZIONE
La lastra sottotegola Isoline è costituita da un monostrato di fibre organiche bitumate e resinate.
Vantaggi
• IMPERMEABILI
Anche in caso di rottura o spostamento di una tegola o di un coppo, i sistemi Onduline proteggono dalle infiltrazioni.
Pendenza minima del tetto 15%.
• ROBUSTE
La geomteria dell’onda di SC50, SC380 e SC470 e l’aggiunta della resina
termoindurente nelle nuove lastre Sottocoppo, garantiscono indeformabilità, rendendo il tetto praticabile.
• ECONOMICHE
Il Sistema di sottocoperture Onduline consente notevoli vantaggi economici sui costi di realizzazione e di manutenzione della copertura. La grandi qualità delle lastre consentono al tetto di garantire alle abitazioni una migliore protezione dagli agenti atmosferici, riducendo così in modo notevole i costi dovuti a dispersioni di calore.
• VENTILATE
I profili ondulati delle lastre offrono una doppia circolazione d’aria per una maggiore durata della copertura e una struttura sana e asciutta.
• PRATICHE E MANEGGEVOLI
L’utilizzo dei Sistemi Sottocoperture Onduline rende semplice, veloce e sicura la posa di coppi e tegole grazie anche alla notevole leggerezza e, quindi, alla maneggevolezza delle lastre.
• SICURE
L’utilizzo degli appositi accessori garantisce la tenuta degli elementi di copertura anche in caso di forti pendenze e di particolari condizioni ambientali.
• VERSATILI
I nuovi Sistemi Sottocopertura “SC” permettono la posa di tutte le tipologie di tegole e coppi nuovi o di recupero.
Campi di applicazione
Schermo rigido da sottocopertura per tegole in laterizio.
La lastra Isoline è destinata ad essere fissata su supporti il legno o cemento di coperture a falda nuove o in rifacimento.
Pendenza minima della copertura: 15%
Voci di capitolato
SC 50 – ISOLINE (per tegola)
Lastra sottotegola monostrato ondulata di colore rosso a base di fibre organiche bitumate e resinate.
Larghezza cm 103 e lunghezza cm 200, spessore 2,6 mm, n° 21 onde di altezza 25 mm, resistenza alla compressione > 2.000 kg/m², peso 3,3 kg/m².
Marchiata CE conformemente alla NORMA UNI EN 534 classe S.
La posa avverrà su assito, semiassito o piano inclinato in laterocemento, partendo dalla gronda verso il colmo, per file parallele reciprocamente sfalsate, con sovrapposizione di un’onda nel senso longitudinale e di cm 10/15 nel senso trasversale.
Successivamente si provvederà al posizionamento di listelli in pvc al passo desiderato ed al fissaggio meccanico con chiodi o tasselli a colpo, di idonea lunghezza in ragione di 6 min. per m², con pendenze<30%.
La pendenza minima per l’utilizzo della lastra non può essere inferiore al 15%.
SC 50 – ISOLINE (coppo/embrice)
Lastra sottotegola monostrato ondulata di colore rosso a base di fibre organiche bitumate e resinate.
Larghezza cm 103 e lunghezza cm 200, spessore 2,6 mm, n° 21 onde di altezza 25 mm,
resistenza alla compressione > 2.000 kg/m², peso 3,3 kg/m².
Marchiata CE conformemente alla NORMA UNI EN 534 classe S.
La posa avverrà su assito, semiassito o piano inclinato in laterocemento, partendo dalla gronda verso il colmo, per file parallele reciprocamente sfalsate, con sovrapposizione di un’onda nel senso longitudinale e di cm 10/15 nel senso trasversale.
Successivamente si provvederà al fissaggio meccanico con chiodi o tasselli a colpo completi di rondelle, di idonea lunghezza in ragione di 6 min. per m², con pendenze<30%.
La pendenza minima per l’utilizzo della lastra non può essere inferiore al 15%.
Caratteristiche Fisiche

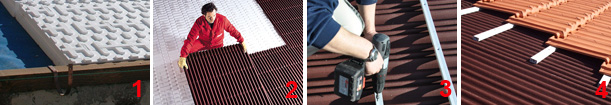

Posa in opera
1. Su supporto continuo in caso di isolamento termico, posizionare lungo la linea di gronda e lungo i perimetri laterali della copertura un listello di contenimento del medesimo spessore del coibente, dopodiché collocare il pannello ONDUPOR direttamente sul supporto
2. Posizionare la lastra sottotegola, sormontandola lateralmente di 1 onda e trasversalmente di 10/15 cm, pendenza minima di applicazione 15%.
3. Posizionare i listelli in PVC sulla lastra ad interasse passo tegola. Effettuare il fissaggio con viti o chiodi di idonea lunghezza, minimo 6 fissaggi al m². Per pendenze >30% aumentare progressivamente il numero di fissaggi.
4. Posizionare le tegole e coprire il tetto. Per pendenze elevate si consiglia l’utilizzo del gancio femategole.
Accessori
CHIODI NERI
Ciodi filettati con testa in PVC.
CHIODI CC
In acciaio galvanizzato con gambo ricurvo. Fissaggi su supporti cementizi.
RONDELLE PER CHIODI CC
ONDUPOR
Pannello coibente battentato, a base di polistirene espanso. stampato, marchiato CE. Coefficente di conduttività (λ) 0,034.
LISTELLO RIGIDO IN PVC DI GRANULO VERGINE
Compatibile con: SC 50, SC 380 e SC 470
BARDOSTICK
Mastice a base bituminosa in tubetto, adatto alla sigillatura degli elementi di copertura in prossimità di camini, converse, lucernai, ecc...
GRIGLIA PARAPASSERI COPPO/EMBRICE
Griglia parapasseri in lamiera 20/10 preverniciata, contro l'intrusione di volatili e/o foglie ed il simultaneo fissaggio dei coppi di gronda in caso di forti pendenze e/o particolari condizioni ambientali.
LISTELLO AERATO PARAPASSERI
In pvc antintrusione volatili.
GANCIO INOX AISI 304 FERMACOPPO DI GRONDA
Fissaggio dei coppi e embrici in corrispondenza della griglia parapasseri.
GANCIO INOX AISI 304 FERMACOPPO
Ancoraggio dei coppi su pendenze elevate.
GANCIO INOX AISI 304 ROMPITRATTA
Ancoraggio dei coppi alla struttura su pendenze elevate.
GANCI FERMACOLMO LISCIO E SAGOMATO
In alluminio verniciato e antiossidante per elementi di colmo lisci o sagomati.
STAFFE PORTALISTELLO
In acciaio zincato per il sostegno del listello di colmo.
Disponibile versione regolabile in altezza max 40 mm.
ONDULAIR
Membrana impermeabile e traspirante per colmi ventilati.
ONDULAIR METAL
Sottocolmo aerato in alluminio plissettato color cotto.
GANCI FERMATEGOLE
In acciaio zincato per l’ancoraggio delle tegole in laterizio.
ONDUBAND PRO
Rotolo autoadesivo a base bituminosa con protezione in lamina di alluminio.
