Sistema Sottocoppo

Il Sistema sottocoppo

Vantaggi
• IMPERMEABILI
Anche in caso di rottura o spostamento di una tegola o di un coppo, i sistemi Onduline proteggono dalle infiltrazioni.
Pendenza minima del tetto 15%.
• ROBUSTE
La geomteria dell’onda di SC50, SC380 e SC470 e l’aggiunta della resina
termoindurente nelle nuove lastre Sottocoppo, garantiscono indeformabilità, rendendo il tetto praticabile.
• ECONOMICHE
Il Sistema di sottocoperture Onduline consente notevoli vantaggi economici sui costi di realizzazione e di manutenzione della copertura. La grandi qualità delle lastre consentono al tetto di garantire alle abitazioni una migliore protezione dagli agenti atmosferici, riducendo così in modo notevole i costi dovuti a dispersioni di calore.
• VENTILATE
I profili ondulati delle lastre offrono una doppia circolazione d’aria per una maggiore durata della copertura e una struttura sana e asciutta.
• PRATICHE E MANEGGEVOLI
L’utilizzo dei Sistemi Sottocoperture Onduline rende semplice, veloce e sicura la posa di coppi e tegole grazie anche alla notevole leggerezza e, quindi, alla maneggevolezza delle lastre.
• SICURE
L’utilizzo degli appositi accessori garantisce la tenuta degli elementi di copertura anche in caso di forti pendenze e di particolari condizioni ambientali.
• VERSATILI
I nuovi Sistemi Sottocopertura “SC” permettono la posa di tutte le tipologie di tegole e coppi nuovi o di recupero.

Campi di applicazione
Il sistema da SottoCopertura sottocoppo Onduline è idoneo per tutti i tipi di coppi in laterizio: una soluzione classica, pratica, economica ed efficace. E’ la soluzione ideale per costruzioni di nuova realizzazione e/o di restauro. Si applica con estrema facilità, garantendo l'impermeabilizzazione e la ventilazione della copertura.

La pendenza minima della copertura è del 15%.

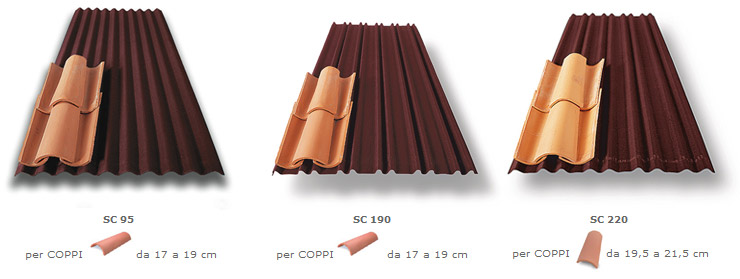

La gamma dei Sistemi Sottocoppo


Caratteristiche generali
Lastra monostrato ondulata, a base di fibre organiche bitumate resinate e colorte nella massa.  Questa lastra realizza uno strato ventilato, isolato ed impermeabilizzato al di sotto degli elementi di copertura del tetto.

Voci di capitolato
SC 95 – CLASSICO 95
Lastra sottocoppo monostrato di colore rosso a base di fibre organiche bitumate e resinate con profilo ondulato per l’alloggio dei coppi di copertura in laterizio.
Larghezza cm 95 e lunghezza cm 200, spessore 2,6 mm,
n°10 onde di altezza 32 mm, peso 3,0 kg/m²,
Marchiata CE conformemente alla NORMA UNI EN 534 classe S.
La posa avverrà su assito, semiassito o piano inclinato in laterocemento, partendo dalla gronda verso il colmo, per file parallele reciprocamente sfalsate con sovrapposizione di un’onda nel senso longitudinale e di cm 10/15 nel senso trasversale. Successivamente si provvederà al fissaggio meccanico con chiodi o tasselli a colpo completi di rondelle, di idonea lunghezza in ragione di 4/5 min. per m², con pendenze<30%.
La pendenza minima per l’utilizzo della lastra non può essere inferiore al 15%.

SC 190 – ONDABASE 190
Lastra sottocoppo monostrato di colore rosso a base di fibre organiche bitumate e resinate con profilo ondulato per l’alloggio dei coppi di copertura in laterizio.
Larghezza cm 102 e lunghezza cm 200, spessore 2,4 mm,
n°11 onde (+ 5 piatti) di altezza 36 mm, peso 3,0 kg/m²,
Marchiata CE conformemente alla NORMA UNI EN 534 classe S.
La posa avverrà su assito, semiassito o piano inclinato in laterocemento, partendo dalla gronda verso il colmo, per file parallele reciprocamente sfalsate con sovrapposizione di un’onda nel senso longitudinale e di cm 10/15 nel senso trasversale. Successivamente si provvederà al fissaggio meccanico con chiodi o tasselli a colpo completi di rondelle, di idonea lunghezza in ragione di 4/5 min. per m², con pendenze<30%.
La pendenza minima per l’utilizzo della lastra non può essere inferiore al 15%.

SC 220 – ONDABASE 220
Lastra sottocoppo monostrato di colore rosso a base di fibre organiche bitumate e resinate con profilo ondulato per l’alloggio dei coppi di copertura in laterizio.
Larghezza cm 97 e lunghezza cm 200, spessore 2,6 mm,
n°9 onde (+ 4 piatti) di altezza 35 mm, peso 3,0 kg/m²
Marchiata CE conformemente alla NORMA UNI EN 534 classe S.
La posa avverrà su assito, semiassito o piano inclinato in laterocemento, partendo dalla gronda verso il colmo, per file parallele reciprocamente sfalsate con sovrapposizione di un’onda nel senso longitudinale e di cm 10/15 nel senso trasversale. Successivamente si provvederà al fissaggio meccanico con chiodi o tasselli a colpo completi di rondelle, di idonea lunghezza in ragione di 4/5 min. per m², con pendenze<30%.
La pendenza minima per l’utilizzo della lastra non può essere inferiore al 15%.

Caratteristiche Fisiche

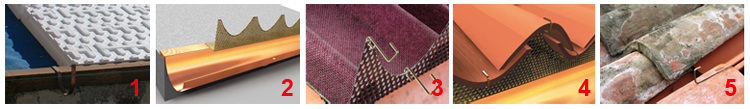

Posa in opera
1. Su supporto continuo, in caso di isolamento termico, posizionare lungo la linea di gronda e lungo i perimetri laterali della copertura un listello di contenimento del medesimo spessore del coibente, dopodiché collocare il pannello ONDUPOR direttamente sul supporto.
2. Posizionare la griglia lungo la linea di gronda, con una sporgenza all’interno della stessa di circa 2 cm e bloccarla con 4 fissaggi meccanici. Prima di procedere con la griglia successiva è consigliato posizionare
la rispettiva lastra sottocoppo per verificare la corretta corrispondenza con il passo delle onde.
3. Posare le lastre sottocoppo a battuta della griglia, sormontandola lateralmente di 1 onda e trasversalmente di 10/15 cm, pendenza minima di applicazione 15%. Fissare con viti o chiodi di idonea lunghezza completi di rondelle (minimo 4/5 fissaggi al m²). Per pendenze >30% aumentare il numero di fissaggi.
4. Inserire i ganci fermacoppo di gronda all’interno dei fori della griglia. Posizionare la prima fila di coppi bloccandoli con i rispettivi ganci. I coppi avranno un aggetto all’interno del canale di gronda di circa 7 cm.
5. Collocare i coppi inferiori all’interno delle ondulazioni della lastra e successivamente i coppi superiori bloccandoli con gli appositi ganci fermacoppo. Per pendenza elevate si consiglia l’utilizzo del gancio rompitratta.



Accessori

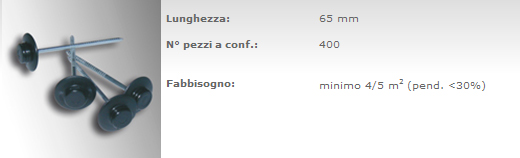

CHIODI NERI
Ciodi filettati con testa in PVC.

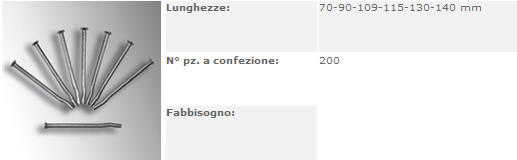

CHIODI CC
In acciaio galvanizzato con gambo ricurvo. Fissaggi su supporti cementizi.

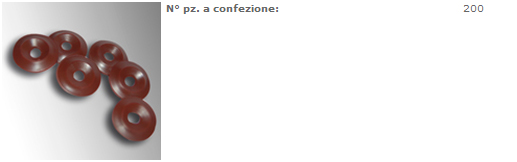

RONDELLE PER CHIODI CC

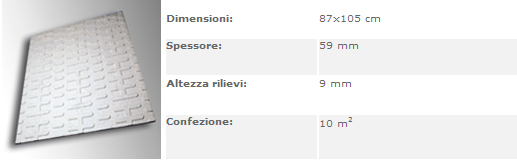

ONDUPOR
Pannello coibente battentato, a base di polistirene espanso. stampato, marchiato CE.  Coefficente di conduttività (λ) 0,034.

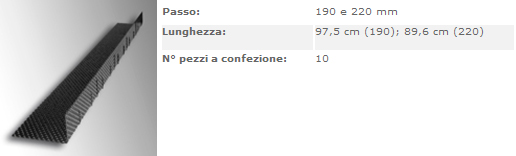

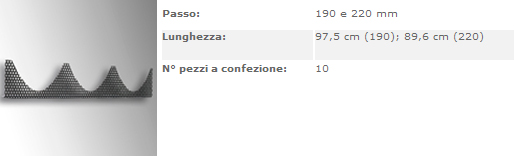

GRIGLIA PARAPASSERI PREVERNICIATA
Griglia parapasseri in lamiera 20/10 preverniciata, contro l'intrusione di volatili e/o foglie ed il simultaneo fissaggio dei coppi di gronda in caso di forti pendenze e/o particolari condizioni ambientali.


GRIGLIA PARAPASSERI COPPO/EMBRICE
Griglia parapasseri in lamiera 20/10 preverniciata, contro l'intrusione di volatili e/o foglie ed il simultaneo fissaggio dei coppi di gronda in caso di forti pendenze e/o particolari condizioni ambientali.


GANCIO INOX AISI 304 FERMACOPPO DI GRONDA
Fissaggio dei coppi e embrici in corrispondenza della griglia parapasseri.

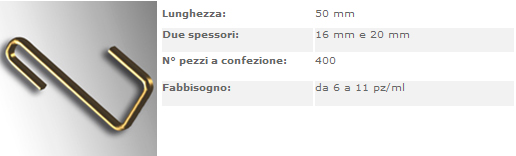

GANCIO INOX AISI 304 FERMACOPPO
Fissaggio dei coppi e embrici in corrispondenza della griglia parapasseri.

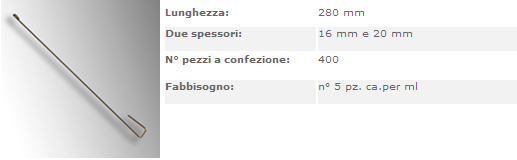

GANCIO INOX AISI 304 ROMPITRATTA
Ancoraggio dei coppi alla struttura su pendenze elevate.

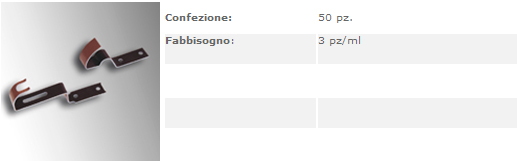

GANCI FERMACOLMO LISCIO E SAGOMATO
In alluminio verniciato e antiossidante per elementi di colmo lisci o sagomati.

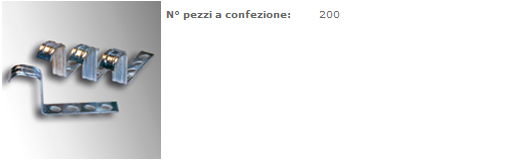

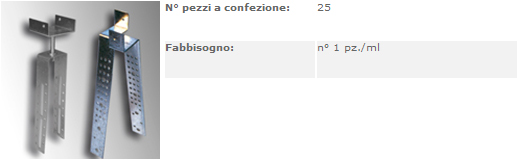

STAFFE PORTALISTELLO
In acciaio zincato per il sostegno del listello di colmo.
Disponibile versione regolabile in altezza max 40 mm.

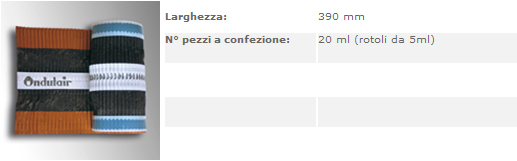

ONDULAIR
Membrana impermeabile e traspirante per colmi ventilati.


GANCI FERMATEGOLE
In acciaio zincato per l’ancoraggio delle tegole in laterizio.

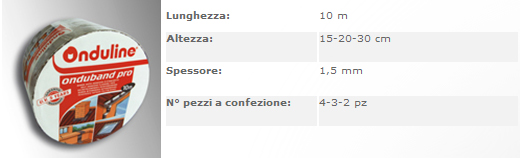

ONDUBAND PRO
Rotolo autoadesivo a base bituminosa con protezione in lamina di alluminio.
