Silenziatore per fori di ventilazione
|
|
|
|
|
|
|
|

SILENTIO® - Silenziatore per isolamento acustico di fori di ventilazione e passaggi d’aria in facciata

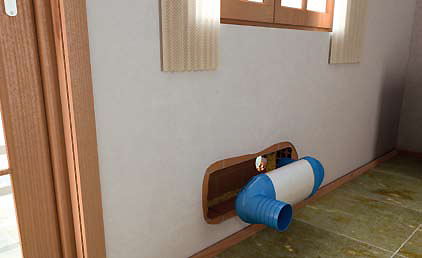

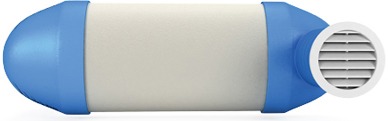

Silentio è un silenziatore per fori di ventilazione e passaggi d’aria ad assorbimento dissipativo, BREVETTATO, che consente il passaggio dell’aria, come prescritto dalle norme vigenti, senza lasciare che il rumore oltrepassi la parete; è stato progettato per essere installato su partizioni verticali e collocato in tutti i fori di ventilazione e passaggio d’aria, come ad esempio il foro di ventilazione (obbligatorio) che troviamo nella parete perimetrale della cucina. E’ formato da un corpo fonoassorbente a sezione ovale, inserito in un tubo di uguale forma in polipropilene rigido di colore grigio, e da due curve di polipropilene rigido di colore blu, progettate per raccordare la parte centrale fonoassorbente con le griglie d’aerazione. Silentio è formato principalmente da materiale fonoassorbente, incombustibile (Euroclasse A1 secondo EN 13501), inattaccabile dagli acidi, imputrescibile ed idrorepellente; è un materiale che non contiene componenti pericolosi, testato in conformità alla nota Q della Direttiva Europea 97/69/EC.
|
|
|
|
|
| Schede Tecniche - Catalogo |
|
|
|
|
|
| |
|
|
|
ISOLAMENTO ACUSTICO DI FACCIATA
In base alla legge vigente le facciate degli edifici devono rispettare severi indici di isolamento acustico, il quale deve essere garantito sia dalla muratura che da tutte le parti che compongono le facciate (finestre, cassonetti, fori di ventilazione, ecc…) come richiesto dal D.P.C.M. 5/12/97; il rendimento acustico di queste pareti dipende perciò dalle proprietà acustiche di tutti gli elementi che costituiscono la facciata stessa, ma il risultato finale è fortemente influenzato dagli elementi più deboli come finestre, cassonetti, prese d’aria e di ventilazione. Nella progettazione dell’isolamento delle pareti perimetrali spesso ci si concentra sul miglioramento delle pareti opache, che normalmente sono realizzate o con una parete doppia oppure con una struttura monolitica di spessore e massa superficiale elevati, che già di per sé possiedono adeguate proprietà acustiche, e ci si dimentica totalmente dei fori di ventilazione e prese d’aria, vere e proprie “autostrade” del rumore, che mettono in contatto diretto l’esterno con l’interno dell’abitazione.
CARATTERISTICHE TECNICHE
La legge nazionale prescrive che l’apertura di ventilazione minima sia di 100 cm² con dispositivi di sicurezza per la rilevazione di fiamma (termocoppie) e di 200 cm² senza dispositivi di sicurezza. Silentio® opera sulla base del principio d’attenuazione per effetto dell’assorbimento, il che significa che l’energia acustica viene trasformata in energia termica a causa dello “sfregamento” del fluido canalizzato (l’aria) con il materiale fonoassorbente. Silentio® consente di avere, anche alle alte frequenze, livelli d’attenuazione acustica molto elevati ed al tempo stesso un passaggio d’aria superiore a 100 cm²; infatti la sua forma (coperta da brevetto) è ricavata da un unico blocco di materiale fonoassorbente ed è stata studiata in modo che al suo interno tutta la superficie, compreso il setto sagomato denominato ABS (Absorbing Baffles System), risulti completamente fonoassorbente (senza parti riflettenti al suono).
ISOLAMENTO ACUSTICO CERTIFICATO
Il silenziatore Silentio® è stato testato e certificato su una doppia parete con basso isolamento acustico, al fine di creare una situazione limite. La parete è composta da un blocco di spessore 12 cm intonacato su un lato, un isolante termico spessore di 3,5 cm, un’ intercapedine d’aria di 3 cm e un laterizio forato leggero di spessore 8 cm intonacato su un lato; benché la parete fosse scarsamente fonoisolante e di spessore complessivo modesto considerando che si tratta di una parete perimetrale, il risultato di isolamento acustico è stato a dir poco eccezionale (Dn,e,w = 50 dB). Silentio® può essere quindi installato su ogni tipologia di parete perimetrale ed in ogni edificio, residenziale o industriale, in tutte le categorie (A, B, C, D, E, F, G) riportate nell’art. 2 ed in tabella B del D.P.C.M. 5/12/97.
Silentio® - Voce di capitolato
Isolamento acustico fori di ventilazione parete locali cucina.
L’isolamento acustico dei fori di ventilazione dei locali adibiti a cucina sarà realizzato per mezzo di un silenziatore fonoassorbente dissipativo denominato Silentio® della ditta Termolan, in grado di garantire un isolamento acustico Dn,e,w = 50 dB, certificato in laboratorio secondo la norma ISO 140-10. Detto silenziatore, denominato Silentio®, sarà composto da un corpo fonoassorbente a sezione ovale in materiale fonoassorbente, incombustibile Euroclasse A1 secondo norma EN 13501, inattaccabile agli acidi, imputrescibile ed idrorepellente. Il corpo fonoassorbente sarà inserito in un tubo ovale in polipropilene rigido di colore grigio e chiuso da due curve di raccordo in polipropilene rigido progettate per raccordare la parte fonoassorbente con i fori di ventilazione del locale, a protezione dei quali saranno installate idonee griglie di ventilazione.
|
|
|
|
|
|
|
|
|
|
|
