>>> LA TECNOLOGIA

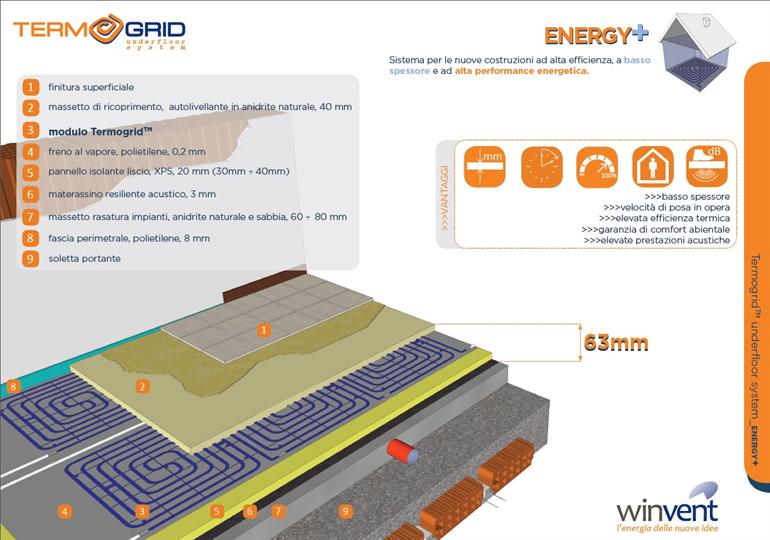

Con il modulo Termogrid™ vengono realizzati impianti di climatizzazione radiante moderni ed energeticamente efficienti, adatti sia alle riqualificazioni edilizie che alle nuove costruzioni.
La modularità di Termogrid™ lo rende estremamente facile e veloce da installare, mentre la geometria ottimizzata del suo condotto prefabbricato garantisce una emissione del calore in ambiente sempre efficace.
L’avanzata tecnologia di raccordo a tripla tenuta ne permette l’utilizzo garantito anche sottotraccia.
>>>IL PRODOTTO

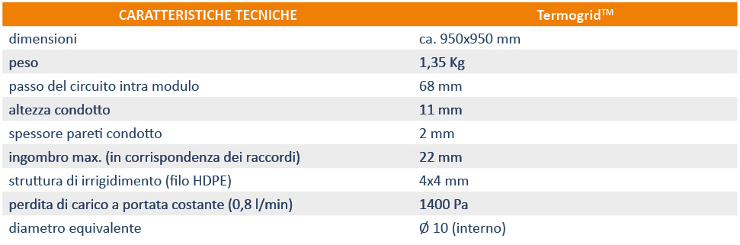

>>>Modulo radiante: Modulo radiante in HDPE (polietilene ad alta densità) con circuito prefabbricato ntegrato con rete d’armatura. Prodotto in un formato di circa un metro quadro a forma di spirale riquadrata con interasse tra i tratti paralleli pari a 68 mm. Predisposto per connessione tramite apposito raccordo rapido a doppia tenuta sia con tubazione plastica o metalloplastica di dimensione 14x2 mm, sia con altri moduli radianti Termogrid™.

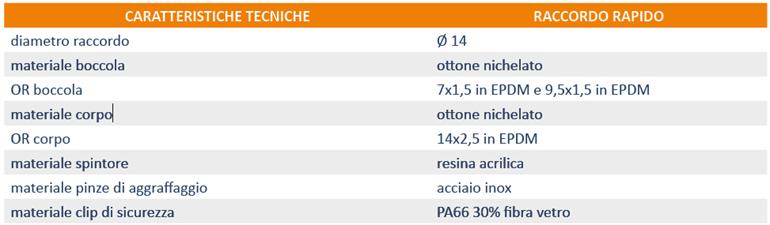

>>>Raccordo rapido push fitting: Il sistema viene assemblato collegando tra loro una serie di moduli TermogridTM attraverso raccordi rapidi push fitting a doppia tenuta interna ed esterna composti da corpo e boccole in ottone nichelato; o-ring in EPDM; completo di coppia di pinze di aggraffaggio in acciaio inox e spintori di sgancio e clips di sicurezza.
>>>CARATTERISTICHE DEL PRODOTTO

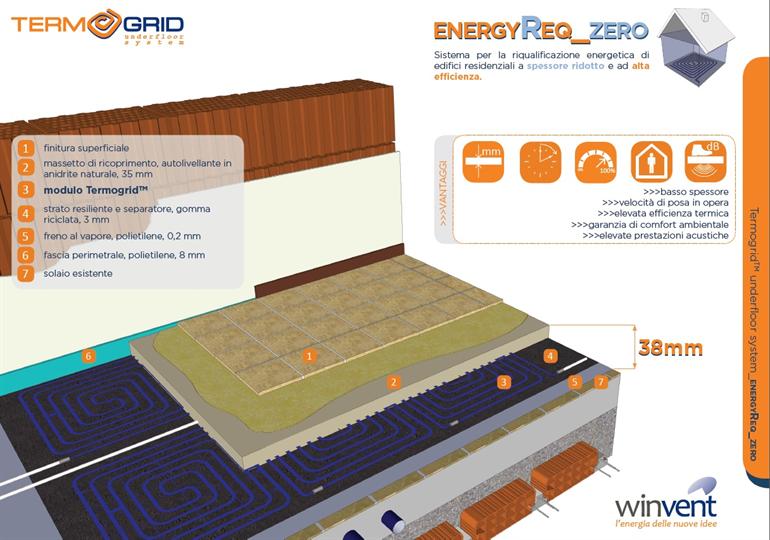

Ribassato: grazie alla sua ridotta invasività può essere installato in prossimità della superficie del massetto divenendo un ottimo alleato in caso di ristrutturazione edilizia e riducendo i tempi di utilizzo e di messa a regime, con conseguente risparmio in termini di consumi energetici. L’abbinamento con bassi spessori di massetto consente alternativamente: una maggiore resa termica a parità di temperatura di mandata dell’acqua rispetto a massetti di spessore tradizionale (45 mm sopra il tubo),
una minore temperatura di mandata dell’acqua a parità di resa termica. La risposta del sistema alle variazioni di carico termico risulta fortemente migliorata grazie alla riduzione dell’inerzia termica, garantendo un miglior funzionamento delle regolazioni nella gestione dei transitori (spegnimenti notturni, apertura/chiusura finestre…). La sezione del tubo ribassata rispetto alla larghezza di passaggio interna equivale a tubazioni di altezza superiore (tubo tondo 14x2mm).
Modulare: questa caratteristica, unica nel mondo dei sistemi radianti, rende Termogrid™ facile da installare anche da un solo operatore in tempi brevissimi (ogni modulo messo a terra e connesso realizza 1 mq di circuito), grazie alla leggerezza e alla maneggevolezza dei componenti, all’assenza di strumentazioni specifiche da utilizzare e al fatto che il condotto è dotato di forma propria e non deve quindi essere adattato in cantiere. La forma quadrata lascia la maggiore libertà nello schema di posa,
con la possibilità di variare la distribuzione dei moduli a seconda delle esigenze locali all’interno dei vani (avvicinamento alle pareti disperdenti, esclusione delle zone occupate da arredi fissi).
Performante: a parità di temperatura superficiale ottenuta (parametro che definisce la prestazione del sistema), Termogrid™ lavora con una temperatura del fluido termovettore inferiore a quella di un sistema radiante tradizionale, producendo un vantaggio in termini di prestazione e risparmio energetico del sistema e più efficace strategia di regolazione. La distribuzione a spirale con passo stretto consente una maggiore uniformità del profilo di temperatura sull’area del modulo rispetto a una configurazione a serpentina (differenze tra temperature superficiali al massimo pari a 2°C).
Sicuro: vengono utilizzati solo raccordi appositamente progettati, a innesto rapido (push-fitting) a doppia tenuta (interna/esterna, con triplo o-ring). Per realizzare la connessione non è necessaria alcuna strumentazione.
