Il sistema di PREPANEL®Il calcestruzzo, in fase di getto, si innesta nei fori cilindrici scavati all'estradosso dei travetti, pertanto il sistema consente la connessione soletta/travetti senza l'utilizzo di connettori metallici, che oltre ad essere economicamente onerosi, garantiscono un grado di efficienza inferiore rispetto alla connessione del sistema Wood Beton.
Il pannello è costituito da: travetti in legno posti ad un interasse variabile, collegati all'estradosso dalla soletta in calcestruzzo armata con rete elettrosaldata, caldana che conferisce la monoliticità del pannello, interposto a vista e, a seconda dell'impiego, lo strato di isolante termico.
La larghezza di produzione del pannello standard è di 240 cm, ma può variare in funzione dei limiti di trasporto e può essere personalizzata per ogni singolo progetto in base alle specifiche architettoniche.
|
|
|
|
Solaio |

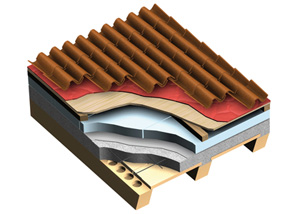

Copertura |
Caratteristiche
Le caratteristiche principali che distinguono il sistema PREPANEL dai solai tradizionali in legno sono:
• LEGGEREZZA
ad esempio, un solaio PREPANEL per civile abitazione con portata di 400 kg/mq e luce libera di 5,00 m pesa solamente 165 kg/mq; ciò si traduce in evidenti economie nel dimensionamento delle strutture portanti. Questa caratteristica è ancora più importante in presenza di sisma: la riduzione della massa oscillante è condizione sufficiente per la riduzione delle sollecitazioni sismiche. Per la costruzione dei tetti viene usato il calcestruzzo alleggerito (con inerte a base di argilla espansa e frantumata) con un indice Rck 200 kg/cmq.
• RIGIDEZZA
le caratteristiche inerziali della sezione monolitica sono simili a quelle di un solaio in laterocemento di pari altezza. Questo comporta, visto il peso proprio notevolmente minore, deformazioni viscose molto più contenute. La rigidezza del solaio PREPANEL nel suo piano (soluzione ottimale adottata per la normativa antisismica) è realizzata attraverso opportuni giunti metallici ancorati ai bordi della caldana strutturale e tra loro saldati in opera.
• VELOCITÀ DI ESECUZIONE E SICUREZZA IN CANTIERE
l'avanzamento del cantiere risulta molto rapido in quanto non sono richieste puntellazioni provvisorie e getti integrativi come per i solai in laterocemento. Due persone con a disposizione una gru a torre possono posare fino a 400 mq al giorno. Ciò significa per l'impresa non solo risparmio economico ma anche un cantiere sempre in ordine, grande libertà di movimento e maggiore sicurezza.
• QUALITÀ DEL PRODOTTO
il processo di produzione dei pannelli, che avviene totalmente in stabilimento, prevede tutti quei controlli sui materiali e sulle fasi di esecuzione, indispensabili ad ottenere un prodotto di qualità.
• RISULTATO ESTETICO
si possono adottare vari gradi di finitura dei pannelli proposti, sia per quanto riguarda l'intradosso che per la superficie dei travetti, e si può altrettanto personalizzare detta soluzione. L'interposto a vista tra i travetti può essere semplice o decorato, in tavelle di cotto, assito, cartongesso, etc..
• ELEVATE PRESTAZIONI STATICHE DEL SOLAIO
i pannelli PREPANEL presentano elevati coefficienti a rottura. Ad esempio, il coefficiente di sicurezza a rottura per flessione in mezzeria per un pannello in calcestruzzo (Rck 300 kg/cmq) e legno di abete rosso (qualità commerciale media) è sempre superiore a 4, mentre per un solaio in laterocemento, detto coefficiente con le usuali percentuali di armatura è 2,5.
