Il sistema PREPANEL EVOLUZIONE®

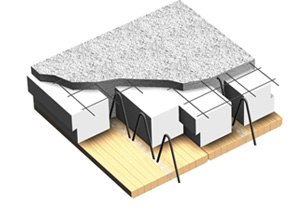

Il pannello, ad intradosso piano continuo, è composto da varie tavole in legno lamellare di spessore 5 cm e larghezza di base 48 cm ciascuna. Tale piattabanda è resa staticamente collaborante con la caldana in calcestruzzo sovrastante attraverso dei connettori d’acciaio.
Questi ultimi, ancorati lungo l’asse longitudinale mediano del tavolato, si possono eventualmente collegare con dei ferri correnti posti lungo la “serpentina”.
Tra la piattabanda inferiore in legno e la caldana superiore in getto è posizionato uno strato di isolante, il cui spessore variabile è funzione delle prestazioni statiche e/o termiche richieste. Detto strato di isolante è continuo, non presenta cioè possibilità di ponti termici o acustici.
Per l’impiego del pannello come solaio di calpestio, l’anima in acciaio potrebbe essere sostituita e/o integrata da una in calcestruzzo (fondamentale infatti diviene l’elevata prestazione statica, più facilmente ottenibile con la sezione mista).
CaratteristicheL'intradosso piano consente di superare i problemi, tipici dei solai di legno a nervature parallele, che nascono durante l'esecuzione delle opere di finitura. Ad esempio durante l'esecuzione delle tramezze è necessario seguire con l'opera muraria l'andamento irregolare del soffitto, operazione da eseguire accuratamente per garantire un buon risultato estetico.
Lo
strato di isolante posto tra la piattabanda e la superiore caldana in calcestruzzo svolge la duplice funzione di riempimento e d'isolamento.
Anche dal punto di vista della
resistenza al fuoco la soluzione proposta presenta delle ottime caratteristiche. La superficie della piattabanda aggredibile dal fuoco è molto inferiore rispetto a quella dei classici solai a nervature parallele e ciò si traduce in un notevole incremento di resistenza al fuoco.
Sopra la piattabanda è possibile ricavare travi in c.a. od acciaio non a vista. Ciò risolve il problema della realizzazione delle travi principali o di coronamento dei vani scala o di generiche forometrie.
Impiegando il solaio
PREPANEL EVOLUZIONE® viene risolto anche il problema della posizione degli impianti tecnologici che trovano facile sistemazione nello spazio occupato dallo strato isolante.
