PROGETTAZIONE E CALCOLO DELLE STRUTTURE IN C.A.

VANTAGGI

Più semplice di così non si può: basta disegnare la struttura per dare l’input di nodi, carichi, vincoli... tutto il modello di calcolo è riconosciuto automaticamente dal disegno.

Inputazione tridimensionale basata su una griglia magnetica spaziale (Magnetic Grid)

Modellazione ad oggetti: travi, pilastri, pareti, fondazioni, etc. sono oggetti intelligenti con informazioni su caratteristiche di resistenza (materiali) e collocazione spaziale (disposizione geometrica nella struttura) e in grado di desumere in modo automatico anche le interrelazioni che si creano tra loro

Solutore ad elementi finiti integrato nella procedura

Visualizzazione sul disegno dei risultati di calcolo: ogni oggetto può essere visualizzato con le sue tensioni e deformazioni e può essere modificato direttamente sulla tavola grafica con interazioni sempre attive con la fase di calcolo.

Tecnologia PlayStructure: è possibile viaggiare nella struttura rappresentata tridimensionalmente

Progettazione integrata al computo

Calcolo con la Gerarchia delle Resistenze: con il nuovo Testo Unico delle Costruzioni cambiano i criteri di progettazione e calcolo delle strutture. Ogni modifica fatta in fase esecutiva potrebbe portare a non rispettare la legge, se non riverificata correttamente dal calcolo. EdiLus è il primo software di calcolo strutturale ad effettuare la Verifica con Gerarchia delle Resistenze.

NOVITA' DELLA VERSIONE 25 NEXT GENERATION

Modulo Pushover

Con la versione 25 NEXT GENERATION, EdiLus-CA potrà essere integrato con il modulo per il calcolo non lineare, a cui il tecnico può procedere dopo il calcolo lineare (anche senza gerarchia e con altre eccezioni) e l'eventuale personalizzazione delle armature.

RIFERIMENTI NORMATIVI

Ordinanza 3274 e s.m.i. D.M. 16.01.96

Circ. n. 65 del 10.04.97

D.M. 14.09.05 D. M. 14.01.2008 (Norme tecniche per le Costruzioni)

Eurocodice 3

Tecnologia ad oggetti

La rivoluzionaria “tecnologia ad oggetti” di EdiLus permette di disegnare elementi strutturali in forma bidimensionale o tridimensionale selezionando le caratteristiche degli oggetti in qualsiasi momento della progettazione.

Ogni oggetto è dotato di una rappresentazione grafica e di un database di informazioni che lo individuano univocamente nelle sue caratteristiche dimensionali, geometriche e fisiche (materiale, resistenza, etc.). I dati assegnati alle caratteristiche degli oggetti costituiscono un elemento di input per il calcolo e ogni modifica diventa immediatamente e dinamicamente una nuova condizione di verifica.

Diventa così più facile esaminare le caratteristiche fisiche, dimensionali e geometriche della struttura e procedere alle opportune verifiche statiche e dinamiche.

L’input consente di inserire, modificare e cancellare gli oggetti tenendo sotto controllo la pianta, la sezione o la vista assonometrica della struttura.

Tutti i dati sono archiviati in un unico database e in un solo file, con tutti i vantaggi che ne conseguono.

Calcolo con la Gerarchia delle Resistenze

Con la Gerarchia delle Resistenze imposta dal nuovo Testo Unico delle Costruzioni cambiano i criteri di progettazione e calcolo delle strutture. Ogni modifica fatta in fase esecutiva potrebbe portare a non rispettare la legge, se non riverificata correttamente dal calcolo. EdiLus effettua il calcolo nel rispetto della Gerarchia delle Resistenze sia per la struttura in elevazione(Flessione Trave/Pilastro e Taglio su Trave e Pilastro), che per la struttura di fondazione.

In particolare, l’armatura dei pilastri è determinata dall’armatura e dalle dimensioni delle travi. Pertanto, una semplice modifica dopo il calcolo delle armature di una trave (ad es. l’aggiunta di un ferro) può avere conseguenze a cascata sulla verifica dell’intera pilastrata fino alla fondazione. La tecnologia EdiLus consente di applicare la Gerarchia delle Resistenze (anche in strutture in classe di duttilità bassa) perché gestisce la progettazione e il calcolo come un processo integrat l’input, il modello strutturale, il calcolo e gli esecutivi progettuali si influenzano reciprocamente in modo che ogni modifica, in ogni fase, rappresenti una nuova condizione progettuale da verificare.

I risultati delle verifiche sulla Gerarchia delle Resistenze sui vari nodi vengono proposti in un’apposita vista 3D, con l’indicazione del Rapporto di Sovraresistenza per ogni direzione del sisma considerata.

Solutore integrato nella procedura

Il solutore ad elementi finiti in analisi lineare è integrato nel software e risolve strutture delle più svariate geometrie e dimensioni. Le verifiche sono esclusivamente agli stati limite. Il calcolo è basato sull’uso di high-performance elements come:

- l’elemento HP-SHELL, di forma triangolare e dotato di grado di libertà “drilling”;

- l’elemento HP-BEAM, con beam flessibile, 2 cerniere per parte, bracci rigidi comunque orientati, svincoli di estremità e suolo elastico nella parte flessibile.

Potenzia ulteriormente il solutore la funzione di discretizzazione automatica degli elementi shell, che permette di considerare i reali disassamenti fra i vari elementi strutturali e consente di definire infittimenti variabili fra i bordi e l’interno della mesh delle shell.

Visualizzazione dei risultati

La tecnologia ad oggetti consente di leggere immediatamente sul disegno i risultati di calcol i carichi, le sollecitazioni e perfino le deformazioni diventano nuove caratteristiche imposte all’oggetto dalla verifica effettuata, visualizzabili con diagrammi di ogni genere o attraverso la deformazione geometrica dell’oggetto con la deformata 3D mappata a colori.

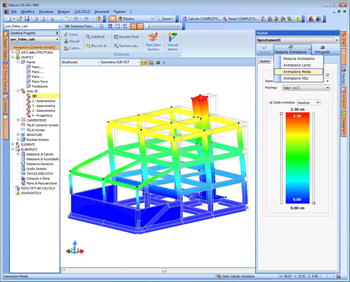

Visualizzazione animata degli spostamenti per un'analisi più dettagliata della struttura

In fase di analisi dei risultati, è possibile visualizzare graficamente (anche con mappatura a colori) la configurazione deformata della struttura sia per carichi statici che per effetto del sisma ed attivare l’animazione degli spostamenti che mostra l’evoluzione della deformata fino alla configurazione finale.

Tecnologia PlayStructure

Con la tecnologia PlayStructure è possibile entrare nella struttura progettata e visitare gli ambienti tridimensionali usando i comandi della tastiera o quelli di un joypad. Il tecnico può controllare con vista prospettica il lavoro svolto.

Individuazione tramite Google Maps dei parametri di pericolosità sismica

Integrando la tecnologia EdiLus con le informazioni messe a disposizione da Google Maps, i tecnici ACCA hanno realizzatoEdiLus-MS, il servizio internet che consente di individuare direttamente dalla mappa la pericolosità sismica di tutte le località italiane.

Progettazione integrata al computo

Progettazione strutturale e computo metrico sono completamente integrati in un’unica fase di lavoro. Tutti gli oggetti utilizzati per la progettazione sono computabili in un documento di PriMus.
Il progetto ed il calcolo, con la definizione delle armature, produrranno anche il computo.
Le modifiche progettuali sono immediatamente riportate nel preventivo, in modo che ogni scelta o modifica risulti coerente ed immediatamente integrata in documenti progettuali e di stima.

Stampa degli elaborati di progetto

EdiLus-CA produce tutti gli elaborati di progett le carpenterie dei vari livelli, la relazione tecnica generale, i tabulati di calcolo, la relazione geotecnica, le tavole esecutive, il piano di manutenzione delle strutture (in collegamento con ManTus-P) e il computo automatico della struttura (con PriMus-DCF).

Esportazione degli elementi di progetto per la redazione del Piano di Manutenzione della struttura

Gli elementi di progetto eleborati con EdiLus possono essere imporati in ManTus-P e utilizzati per la redazione automatica del Piano di Manutenzione della Parte Strutturale dell'Opera (secondo le indicazione delle NTC 2008).

Relazione di accettabilità dei risultati (giudizio motivato di accettabilità dei risultati

Il DM 14.01.2008 prevede al capitolo 10 la necessità di validare il calcolo eseguito mediante elaboratore. La norma chiarisce che spetta al progettista verificare indipendentemente il calcolo eseguito anche con calcoli di larga massima.
EdiLus contiene lo schema per redigere questo elaborato e confrontare i risultati calcolati manualmente con quelli calcolati dal programma.

Calcolo del carico limite - Relazione geotecnica

Con EdiLus-CA è possibile redigere anche la relazione geotecnica.
Seguendo le indicazioni dell’apposito wizard sarà possibile riportare informazioni sull’area di sedime, l’eventuale presenza di falde, la configurazione delle stratigrafie, etc. Oltre ai dati indicati, nella relazione geotecnica sono contenuti tutti i dati del carico limite.

Disegni e schemi grafici per la sintesi dei risultati (p.10.2 D.M. 14/01/2008)

In fase di stampa sono riportati i risultati non solo per via numerica (tabulati) ma anche per via grafica con i telai della struttura su cui sono riportate le varie grandezze: carichi, sollecitazioni, spostamenti, coefficienti di sicurezza etc.

Possibilità di escludere specifiche verifiche per determinati elementi strutturali (gestione delle eccezioni)

Il tecnico potrà decidere di escludere la verifica di gerarchia delle resistenze trave-pilastro per un nodo, la verifica di gerarchia flessione- taglio, la verifica di duttilità o la verifica a torsione per una trave, la verifica di gerarchia flessione-taglio per un pilastro.

Individuazione personalizzata del piano a partire dal quale applicare l’azione sismica anche a diversi livelli in una stessa struttura

In caso di edificio parzialmente interrato, EdiLus consente di definire il piano a partire dal quale applicare l’azione sismica e non considerare il sisma agente sulla parte interrata.
In questo modo, il modello sismico comprenderà tutta la struttura, mentre le masse al di sotto del piano sismico saranno considerate nulle.

Schematizzazione a nodi

Per calcolare tutte le sollecitazioni in maniera corretta, il concio d’unione tra i vari elementi è schematizzato come un nodo da cui si dipartono i braccetti rigidi: EdiLus-CA è in grado così di ottenere risultati rigorosi, senza le approssimazioni derivanti da schematizzazioni meno appropriate.

Elaborazione grafica per la sintesi dei risultati di calcolo in linea con le norme vigenti

Le tavole esecutive possono essere generate manualmente, mediante operazioni di Drag and Drop dal navigatore nel cartiglio, oppure automaticamente con l’apposito wizard; è prevista, inoltre, la possibilità di esportare le tavole nei formati DXF e DWG.

Spinte su pareti e carichi aggiuntivi

Una rivoluzionaria funzione di input permette di definire i carichi relativi a spinte idrostatiche e del terreno consentendo all’utente di applicare direttamente carichi aggiuntivi (forze concentrate, forze lineari, forze superficiali, momenti concentrati e momenti lineari) sui vari elementi strutturali (travi, pilastri, pareti, solette e platee) sempre mediante degli oggetti specifici.

Solai infinitamente rigidi

Con EdiLus-CA è possibile la definizione del comportamento infinitamente rigido dell’impalcato per ogni singolo solaio in maniera indipendente, allo scopo di modellare la struttura in modo più corrispondente al comportamento reale, come nel caso di presenza di fori, gabbie scale, solai sfalsati, etc.

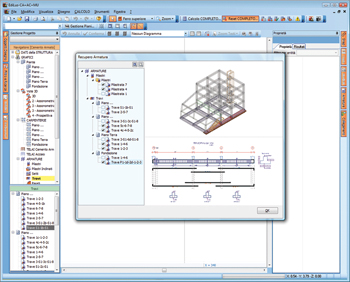

Conservazione delle modifiche apportate manualmente alle armature in caso di ricalcolo della struttura

EdiLus consente, in fase di reset, di conservare le modifiche manuali e le personalizzazioni eventualmente apportate dal tecnico alle armature.

Personalizzazione delle armature

Un pennino trasparente consente all’utente di scegliere di volta in volta le sagomature per ciascun tratto con la possibilità di avere in linea i diagrammi delle armature.

Definizione di sezioni personalizzate

EdiLus-CA consente di inserire sezioni di travi e pilastri di qualsiasi forma mettendo a disposizione, oltre ad un vasto archivio di sezioni predefinite, gli strumenti per definire sezioni personalizzate, ossia di forma generica. Ad una sezione possono essere associate le caratteristiche meccaniche di un materiale generico diverso dal cemento armato. È dunque possibile modellare, all’interno di un edificio in cemento armato, travi e pilastri in acciaio, alluminio, legno o altro.

Scelta del criterio di disposizione delle barre

Per rispettare la Gerarchia delle Resistenze è necessario disporre le barre in modo da minimizzare le armature sulle estremità delle travi, evitando in corrispondenza di esse sovrapposizioni e ancoraggi.
EdiLus-CA consente di scegliere fra diversi criteri di disposizione delle barre, alcuni dei quali consentono di disporre l’armatura riducendola al massimo sugli appoggi. In questo modo si evitano armature superflue nei pilastri per effetto della gerarchia; all’utente viene comunque lasciata la libertà di personalizzare le armature con la possibilità di eseguire il ricalcolo della gerarchia sulla trave e sul pilastro e controllare tutto questo processo in maniera estremamente agevole e funzionale.

EdiLus-CA consente inoltre:

- le verifiche di resistenza (allo SLD) per gli edifici in classe 3 e 4

- le verifiche geotecniche e delle tensioni sul terreno (con calcolo del carico limite) secondo l’approccio 2

- la generazione automatica delle sezioni delle travi con l’indicazione delle armature

- la visualizzazione, per qualsiasi elemento strutturale selezionato, degli assi locali di riferimento

- Inserimento, gestione e verifica di setti sismici, travi parete e pilastri inclinati

- il calcolo e il disegno delle armature anche per scale e balconi

- il calcolo semplificato per la zona 4

- lo sviluppo di diagrammi di inviluppo delle sollecitazioni di calcolo per le travi di fondazione (sia per momento flettente che per taglio) e dei momenti di calcolo per fondazioni a platea, distinto sia per direzione (principale e secondaria) che per faccia (superiore e inferiore).

EdiLus-CA è dotato dei moduli EdiLus-CA Solai ed EdiLus-CA Fondazioni Profonde.

EdiLus-CA Solai

Con EdiLus-CA SOLAI il calcolo strutturale viene automaticamente eseguito a partire dalla semplice indicazione dell’orditura.
È la direzione prestabilita dal tecnico a determinare gli schemi a “trave continua” da calcolare.
Nel calcolo, eseguito agli SL, sono comprese tutte le combinazioni di carico e le possibilità di vincoli elasticamente cedevoli; le armature, personalizzabili dall’utente con un editor molto simile a quello delle travi, vengono generate automaticamente e in modo da ottenereesecutivi cantierabili al 100%.
Il calcolo di tutte le tipologie di solai prevede una serie di parametri per la definizione di fasce piene, travetti rompitratto, etc..

EdiLus-CA Fondazioni Profonde

EdiLus-CA PALI è il modulo di EdiLus per la modellazione delle fondazioni profonde. L’applicativo consente l’inserimento dei pali in cemento armato sotto qualsiasi tipo di fondazione (Plinti, Platee e Travi Winkler).
EdiLus-CA PALI è in grado di eseguire per ogni singolo palo la verifica del carico limite verticale e orizzontale e le verifiche a presso-flessione e taglio allo Stato Limite Ultimo.
Il modulo prevede, inoltre, l’oggetto “bicchiere” sia per plinti su pali che per quelli diretti, in modo da rendere possibile la modellazione delle strutture con plinti a bicchiere.
