Impiantus FUOCO - Software per la progettazione di impianti antincendio
Impiantus-FUOCO è il programma ACCA per la progettazione di impianti antincendio. Il programma opera nel rispetto delle norme UNI 10779-2007 e UNI 10779:2002, per gli impianti a idranti e naspi, e delle norme EN 12845:2009 e EN 9489 EN 9490 per la progettazione degli impianti sprinkler. Il programma consente il dimensionamento di impianti misti, con sottoreti destinate ad esempio all’impianto di spegnimento automatico e a cassette naspi per la protezione interna. La procedura di calcolo e dimensionamento dell’impianto è configurabile dall’utente mediante l’impostazione di alcuni parametri e la selezione dei terminali attivi. Il calcolo dimensiona automaticamente i diametri delle tubazioni, al fine di distribuire la portata e di bilanciare l’impianto. La stessa procedura, inoltre, permette anche il dimensionamento del gruppo di pompaggio e della riserva idrica dell’impianto.Il programma propone anche il posizionamento dei sostegni delle tubazioni non interrate secondo quanto indicato dalla normativa e la scelta dei raccordi, in base alle tipologie ammesse.
|
|
|
|
|
| Schede Tecniche - Catalogo |
|
|
|
|
|
| |
|
|
|
|
|
|
|
Caratteristiche di Impiantus FUOCO
- Gestione di reti ramificate e reti ad anello, anche con sviluppo verticale, secondo quanto previsto dalla normativa

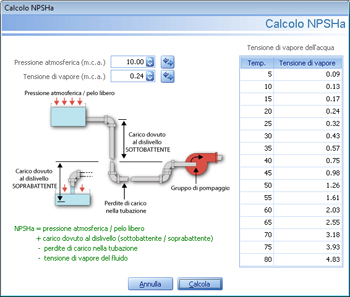

- Progettazione assistita del gruppo di pompaggio con confronto delle caratteristiche delle pompe, calcolo del NPSHa e dimensionamento delle riserve idriche
- Archivio integrabile dei terminali antincendio, naspi, idranti, sprinkler, pompe, stazioni di controllo, valvole, pezzi speciali
- Diagnostica evoluta con segnalazione di suggerimenti e anomalie progettuali
- Dimensionamento di impianti misti
- Computo automatico dell’impianto con PriMus-DCF
Input ad oggetti

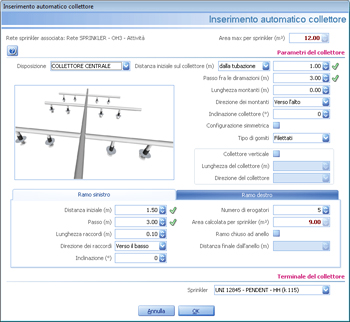

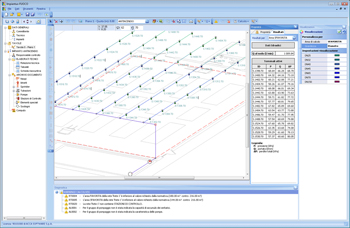

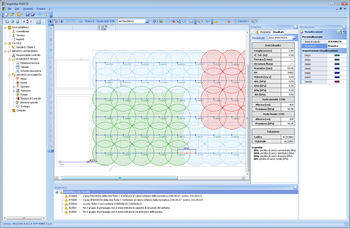

L’input dei dati progettuali avviene attraverso il semplice disegno di oggetti grafici in grado di descrivere le caratteristiche tipologiche e dimensionali dell’impianto. Il tecnico provvede a progettare attraverso il disegno di diramazioni sprinkler, collettori, griglie, nonché di terminali naspi e idranti interni ed esterni.
Ogni oggetto ha una sua rappresentazione grafica parametrica e proprietà accessibili in ogni momento attraverso un object inspector.
L’input è assistito, inoltre, secondo una logica step by step, da un processo di diagnostica in grado di evidenziare rapidamente eventuali anomalie di disegno (tratti non connessi, estremità “aperte”, collegamenti ripetuti fra i diversi giunti dell’impianto …).
Il programma consente il dimensionamento di impianti misti, con sottoreti destinate ad esempio all’impianto di spegnimento automatico e a cassette naspi per la protezione interna.
E’ possibile assegnare a tratti dello stesso tipo di sottorete caratteristiche differenti in termini di pressione e portata ai terminali, o di materiali per le tubazioni.
La procedura di calcolo e dimensionamento dell’impianto è configurabile dall’utente mediante l’impostazione di alcuni parametri e la selezione dei terminali attivi. Il calcolo dimensiona automaticamente i diametri delle tubazioni, al fine di distribuire la portata e di bilanciare l’impianto. La stessa procedura, inoltre, permette anche il dimensionamento del gruppo di pompaggio e della riserva idrica dell’impianto.
Il programma propone anche il posizionamento dei sostegni delle tubazioni non interrate secondo quanto indicato dalla normativa e la scelta dei raccordi, in base alle tipologie ammesse.
Archivi dei tipi di terminali
Un ricco archivio, modificabile ed integrabile dall’utente, permette di scegliere diversi tipi di terminali antincendio, naspi, idranti, sprinkler, pompe, stazioni di controllo, valvole, pezzi speciali.
Risultati, relazioni e computo
Il software produce la relazione tecnica di progetto, gli allegati grafici e il computo metrico grazie all’integrazione con il programma di PriMus-DCF
|
|
|
|
|
|
|
|
|
|
|
