Impiantus GAS - Software per la progettazione e la verifica di impianti a gas
Impiantus-GAS è il programma ACCA per il dimensionamento e la verifica degli impianti di distribuzione del gas. Il programma opera nel rispetto delle norme UNI 7129-2008 e UNI 7131; non supporta la progettazione e la verifica di impianti geograficamente distribuiti (come gli impianti di distribuzione cittadini). Un ricco archivio, modificabile ed integrabile dall’utente, permette di scegliere diversi tipi di terminali gas: caldaie, piani cottura, scaldabagni, stufe, termoconvettori, pezzi speciali (rubinetti, riduttori di pressione). Il software, per ciascuna tavola, consente la realizzazione di più schemi posologici, ossia viste grafiche (anche 3D) dell’impianto, con in dettaglio l'elenco degli elementi interessati. E’ possibile produrre inoltre una relazione tecnica di progetto, redigere il computo metrico grazie all’integrazione con PriMus-DCF, esportare da Impiantus-GAS ed importarle in Praticus-37/08 (6.00a) le informazioni necessarie per produrre la dichiarazione di conformità.
|
|
|
|
|
| Schede Tecniche - Catalogo |
|
|
|
|
|
| |
|
|
|
|
|
|
|
Caratteristiche di Impiantus GAS
- Progettazione, verifica e dimensionamento di diverse tipologie di impianti gas (anche impianti misti).
- Calcolo e dimensionamento di reti secondo diversi criteri progettuali (UNI 7129, UNI 7131 o criterio personalizzato).
- CAD ad oggetti per l’inserimento dei dati geometrici e tipologici della rete direttamente dal disegno.
- Archivio completo e personalizzabile di componenti dell’impianto (terminali gas, tubazioni, caldaie, etc).
- Funzioni evolute di diagnostica con segnalazione di errori progettuali e suggerimenti vari.
- Importazione dei disegni in formato DXF e DWG e visualizzazione in 3D del progetto.
- Esportazione nei formati DXF e DWG dello schema dell’impianto.
- Relazione tecnica, elaborati progettuali, schemi posologici e computo automatico dell’impianto con PriMus-DCF.
- Esportazione dei dati verso Praticus-37/08 per la redazione della dichiarazione di conformità.
Input ad oggetti

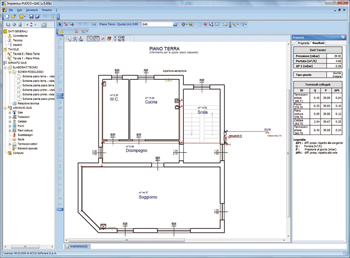

L’input dei dati progettuali avviene attraverso il semplice disegno di oggetti grafici in grado di descrivere le caratteristiche tipologiche e dimensionali dell’impianto. Il tecnico provvede a progettare attraverso il disegno di tubazioni, terminali gas, caldaie, forni, piani cottura etc.
Ogni oggetto ha una sua rappresentazione grafica parametrica e proprietà accessibili in ogni momento attraverso un object inspector.
L’input è assistito, inoltre, secondo una logica step by step, da un processo di diagnostica in grado di evidenziare rapidamente eventuali anomalie di disegno (tratti non connessi, estremità “aperte”, collegamenti ripetuti fra i diversi giunti dell’impianto, etc).
Il programma consente il dimensionamento di diverse tipologie di impianti gas (metano, GPL, ossigeno, azoto, anidride carbonica, ossigeno, idrogeno,etc.); il software consente di posizionare sulla tavola grafica una o più sorgenti e scegliere tra serbatoi, attacchi diretti alla rete di distribuzione e attacco diretto ad un contatore.
E’ possibile progettare impianti composti da più sezioni indipendenti sia per tipo di gas che per pressione di esercizio e caduta massima riscontrabile dall’alimentazione ai terminali. Durante la progettazione è possibile definire delle sottosezioni, soggette a parametri più rigidi rispetto a quelli previsti dalla sorgente o prescritti dalle normative vigenti (UNI 7129 e UNI 7131).

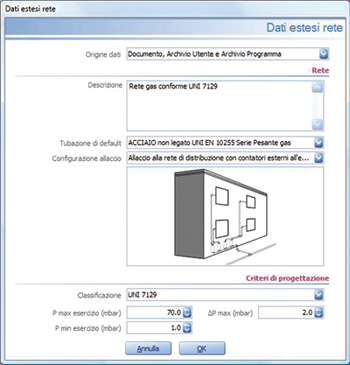

La procedura di calcolo e dimensionamento dell’impianto è configurabile dall’utente mediante l’impostazione di alcuni parametri e la selezione dei terminali attivi.
Il calcolo dimensiona automaticamente ogni tratto di tubazione in funzione delle specifiche scelte dal tecnico.
Archivi dei tipi di terminali
Un ricco archivio, modificabile ed integrabile dall’utente, permette di scegliere diversi tipi di terminali gas: caldaie, piani cottura, scaldabagni, stufe, termoconvettori, pezzi speciali (rubinetti, riduttori di pressione).
Elaborati tecnici
Il software, per ciascuna tavola, consente la realizzazione di più schemi posologici, ossia viste grafiche (anche 3D) dell’impianto, con in dettaglio l'elenco degli elementi interessati.

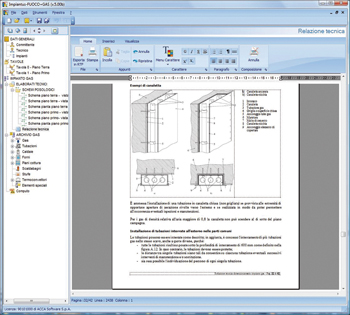

E’ possibile produrre inoltre una relazione tecnica di progetto, redigere il computo metrico grazie all’integrazione con PriMus-DCF, esportare da Impiantus-GAS ed importarle in Praticus-37/08 (6.00a) le informazioni necessarie per produrre la dichiarazione di conformità.
|
|
|
|
|
|
|
|
|
|
|
