Le caratteristiche di PointCloud

Applicazioni immagini sulla nuvola di punti
Grazie alla loro elevata risoluzione, è spesso indispensabile utilizzare le immagini orientate per l’analisi delle nuvole di punti. Grazie all’aiuto delle immagini orientate alcune geometrie possono essere digitalizzate in modo più semplice e corretto. Dal momento che non tutti i laser scanner forniscono immagini orientate, PointCloud offre la possibilità all’utente di orientare le immagini, ossia di posizionare un’immagine, presa con una macchina fotografica all’interno dello spazio tridimensionale (disegno CAD), così come era al momento della ripresa fotografica.
Navigazione fotografica
La nuova modalità di navigazione è stata sviluppata specialmente per lavorare con le immagini orientate. Quando si lavora nella modalità camera navigation, la posizione dello spettatore verrà inserita e mantenuta nel centro della proiezione. Lo spettatore vede il disegno, metaforicamente parlando, con “l’occhio della macchina fotografica”. È possibile zoomare, muovere la sezione dell’immagine o ruotare la vista intorno alla direzione di proiezioni. Questo facilita la gestione del disegno 3D. In più, l’utente può modificare la visualizzazione delle dimensioni e la modalità di visualizzazione dell’immagine orientata.
Estrazione di immagini ortografiche da nuvole di punti

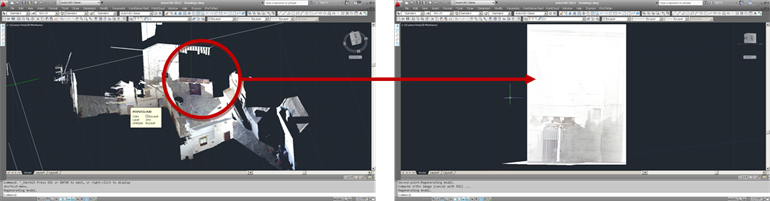

La nuova funzionalità di estrazione di immagini fotografiche a partire dalla nuvola di punti, disponibile anche nella versione Basic, permette di creare, in modo semplice, veloce ed intuitivo, immagini orto grafiche direttamente dalla nuvola di punti, utilizzando la mappatura di colore della nuvola stessa. In questo modo, da un lato, il processo di digitalizzazione risulta essere più facile, dall'altro è possibile visualizzare i dati laser scanner 3D all'interno di sistemi CAD che non sono ancora in grado di gestire le nuvole di punti.
Piping
La funzionalità cilindriche di PointCloud permettono di disegnare e modellare oggetti cilindrici come i tubi.  Questa funzionalità, già implementata nelle versioni precedenti, è stata ulteriormente ottimizzata grazie alla possibilità della rilevazione automatica. E’ possibile infatti disegnare cilindri a partire dal loro raggio o dal loro asse. Le modalità per unire i cilindri sono inoltre molteplici: attraverso un pezzo di connessione curvo, un toro, un terzo cilindro, un riduttore. Le entità cilindriche realizzate con PointCloud possono essere trasformate in solidi di AutoCAD e possono essere inoltre visualizzati attraverso i loro assi o un cerchio.
Clash detection / Clash control
E’ possibile confrontare lo stato di fatto con modelli CAD grazi e alla funzionalità denominata Clash Detection. Risulta uno strumento molto utile quando, per esempio, deve essere installata una nuova tubatura in un impianto già esistente. Lo stato di fatto viene catturato con un laser scanner, i dati vengono poi sovrapposti al modello CAD progettato. PointCloud in modo molto rapido visualizza le parti di intersezione (clashes) fra i due modelli. Nella prima fase vengono identificati i punti intercettati dal modello AutoCAD (solido).  In un secondo momento i punti vengono raggruppati in un cluster. Per lavorare in dettaglio nel settore industriale, kubit ha sviluppato PointSense Plant che, oltre a comprendere le funzionalità di PointCloud, offre una serie di strumenti che permettono di analizzare, documentare e modellare le nuvole di punti nella progettazione dell'impianto industriale.

Compatibilità con altri programmi

PointCloud 7.0 è compatibile con AutoCAD 2012 e con tutti i programmi basati su AutoCAD 2012 (Architecture, Map 3D, Civil 3D, etc). PointCloud 7.0 può essere utilizzato anche con le versioni precedenti di AutoCAD a partire dalla versione 2007. L’attuale versione di PointCloud supporta Windows Vista a 64 bit e Windows Xp a 64 bit.

PointCloud importa i formati PTC ed ASCII. I progetti in formato PTZ, i progetti generati dal software Cyclon e i progetti RiscanPro, vengono convertiti automaticamente in formato binario PTC.



E’ inoltre possibile importare dati provenienti da:



•  Faro Scene (Faro)

•  Ilris3D-Parser (Optech)

•  LaserControl (Zoller&Frolich)

•  Leica HDS4500/6000

•  Polyworks (Inovmetric)

•  JRC 3D Reconstructor (Gexcel)

•  RealWorlsSurvey (Trimble)

•  RiScanPro (Riegl LMS)

•  Scan Master (Topcon)

•  Pointools (Pointools)

•  LupoSCan (Lupos3D)

•  Scan Manager (3D Scanline)



Le versioni BASIC e PRO

PointCloud Basic permette di gestire le nuvole di punti in ambiente CAD provenienti dai diversi dispositivi laser scanner 3D, di modificarle  ed estrarre sezioni (singole o multiple).

E’ lo strumento ideale per gli utenti che necessitano la sola importazione delle nuvole di punti in ambiente CAD a scopi di digitalizzazione o analisi.

PonitCloud Pro è la versione professionale pensata per l’elaborazione avanzata dei dati provenienti dal laser scanner 3D. In aggiunta alle funzioni della versione Basic, permette l’elaborazione delle immagini ed il conseguente ridisegno 3D, la modellizzazione dei cilindri e la modellizzazione 3D dei piani.



•  Viene fornito con Dongle USB

•  È possibile acquistare licenze Server

•  È possibile sottoscrivere un contratto di maintenance per l’aggiornamento automatico delle licenze
