PhoToPlan

I punti di appoggio rappresentano informazioni di riferimento.
Sono punti tridimensionali misurati mediante stazione totale e importati in ambiente AutoCAD insieme all’immagine da raddrizzare. Per l’assegnazione dei punti immagineè possibile selezionare direttamente il punto dal disegno o digitarne il nome.

Il processo parte dall’adattare la griglia di rettifica all’immagine distorta, definendo il grado di distorsione prospettica dell’immagine stessa nel processo di raddrizzamento. Le linee orizzontali e verticali della griglia devono coincidere con le linee orizzontali e verticali della facciata sull’immagine distorta. Cliccando su una della linee della griglia appariranno dei quadrati blu mediante i quali si potrà afferrare e deformare la griglia stessa. E’ necessario poi inserire le misure di riferimento prese in campagna mediante misurazione diretta. In particolare, le prime due di queste misure devono essere prese in direzione orizzontale e verticale. La terza misura è invece una misura diagonale che attraversa l’intera facciata. Queste informazioni metriche vengono quindi assegnate all’immagine distorta e serviranno per effettuare il raddrizzamento.

La procedura di rettifica multipla, mostra le potenzialità del software anche se, nell’uso pratico, tipicamente si definisce un singolo disegno AutoCAD per ogni facciata da raddrizzare. In alcune applicazioni però può risultare molto utile lavorare con raddrizzamenti successivi in ambiente tridimensionale.

Terminato il processo di raddrizzamento ha senso ritagliare dall’immagine le parti esterne al piano di rettifica e alcune parti sovrapposte. Più immagini della stessa facciata possono essere quindi mosaicate in un’unica immagine scegliendo, nella parte di sovrapposizione, quella che meglio rappresenta la geometria della fascia di sovrapposizione stessa. L’unione delle immagini crea una nuova immagine senza eliminare le immagini originali raddrizzate.

Mosaicatura di immagini

Se si vuole utilizzare il risultato del raddrizzamento di più immagini in un programma di trattamento immagini esterno ad AutoCAD, potrebbero insorgere problemi nel gestire la corretta posizione delle immagini stesse qualora le si utilizzi separatamente. In questi casi, può quindi essere comodo unire le diverse immagini che compongono una facciata in un’unica immagine raddrizzata.

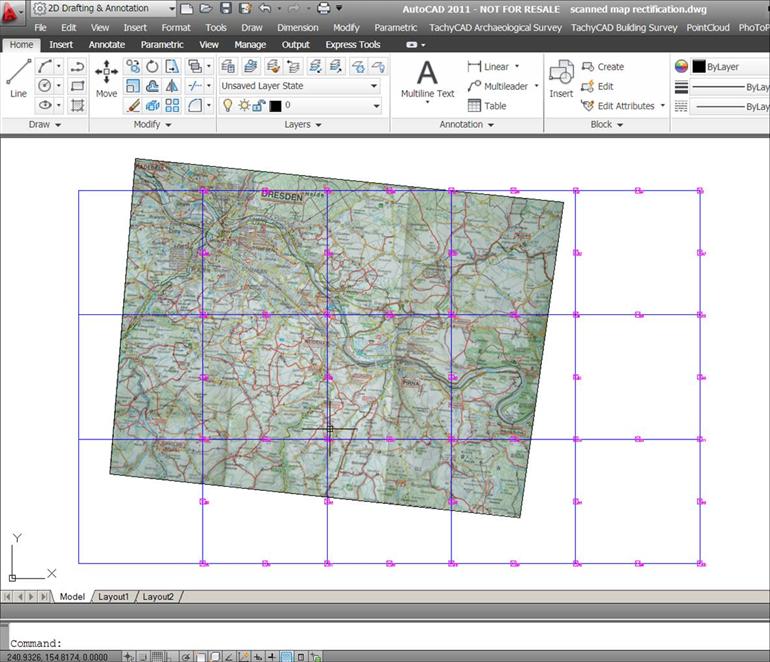

Rettifica di mappe attraverso punti di controllo

Vecchie mappe e piante su carta perdono la loro scala negli anni anche se ben conservate. PhoToPlan può compensare queste deformazioni. Tuttavia, forti deformazioni locali (strappi) non possono esser compensati. E' possibile generare i punti di appoggio fuori dalla griglia oppure è necessario avere a disposizione le coordinate di punti di appoggio identificabili sulla mappa.

Acquisizione, raddrizzamento e digitalizzazione delle immagini

Ci sono vari modi e possibilità di acquisire un’immagine digitale.
Quello che è importante definire è: quale fotocamera utilizzare, con quale definizione acquisire le immagini e in quale formato di file.
Fotocamera - Le immagini possono essere prese sia tramite una fotocamera digitale sia tramite una convenzionale. In questo caso è indispensabile una successiva digitalizzazione dell’immagine.
Risoluzione - Nella maggior parte dei casi, immagini analogiche ben digitalizzate danno gli stessi risultati di immagini acquisiste con fotocamera digitale. Quale camera utilizzare dipende sostanzialmente dalle caratteristiche del lavoro di rilievo.
Digitalizzazione e formato immagine - Con immagini provenienti da fotocamere analogiche, esiste il problema della digitalizzazione

Digitalizzazione di mappe e cartine

A differenza di scansioni per negativi di 35 mm o foto per la stampa, la digitalizzazione di mappe e cartine non richiede un'elevata risoluzione. Se si vuole digitalizzare piante su carta o disegni (es. piante di edifici) basta un immagine in bianco e nero. Vi è un grosso risparmio di spazio e un contrasto più elevato rispetto ad immagini in scala di grigi o a colori.

Rilevando i punti di controllo tramite TachyCAD (plug-in di AutoCAD by kubit), la procedura di rettifica dell'immagine viene ad essere notevolmente velocizzata, poichè PhoToPlan accede direttamente alle coordinate dei punti presenti in AutoCAD, senza dover importare file esterni.
