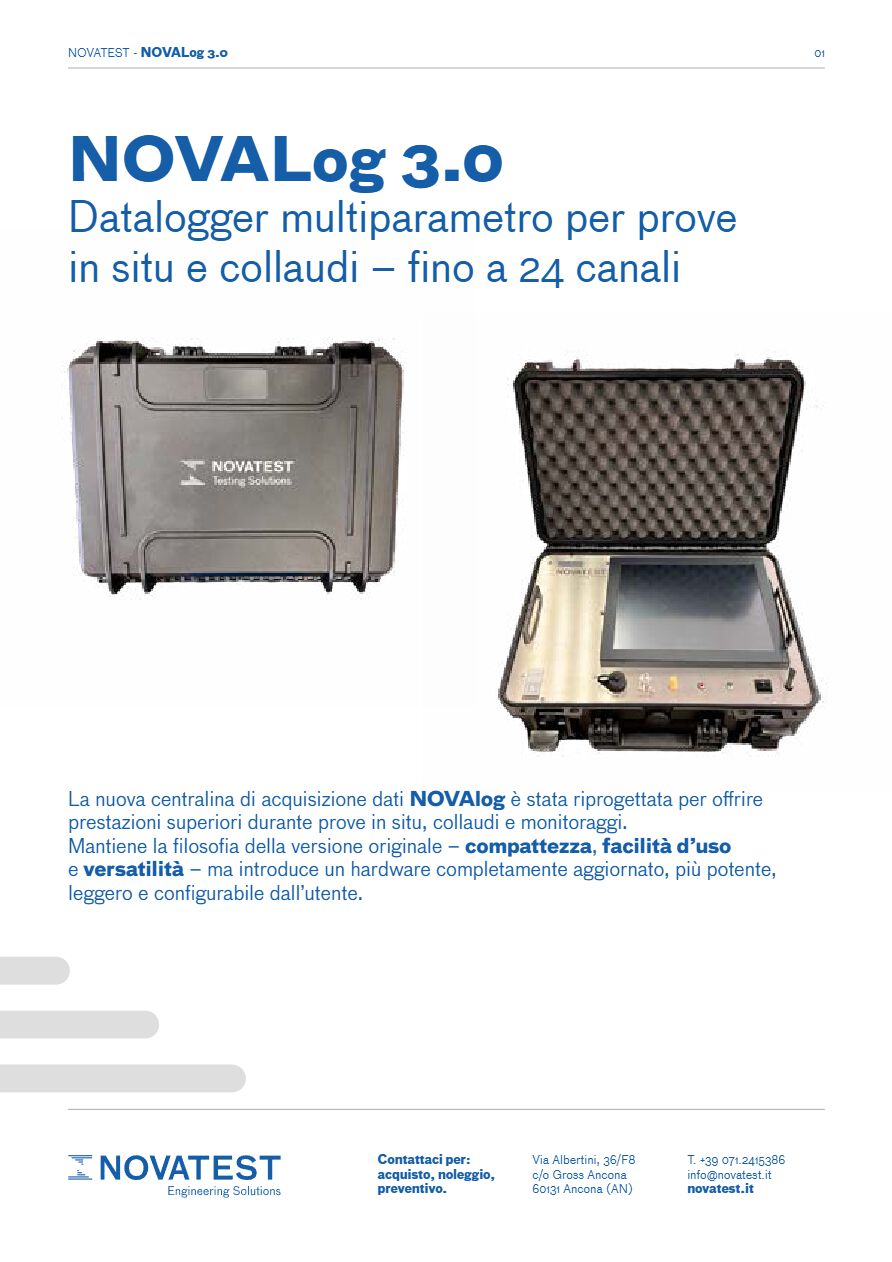

NOVATEST NOVALog 3.0 Centralina di acquisizione dati multiparametro per prove Linea Indagini su Muratura

La nuova centralina di acquisizione dati NOVAlog è stata riprogettata per offrire prestazioni superiori durante prove in situ, collaudi e monitoraggi.
Mantiene la filosofia della versione originale – compattezza, facilità d’uso e versatilità – ma introduce un hardware completamente aggiornato, più potente, leggero e configurabile dall’utente.
Pensata per applicazioni come Martinetti Piatti, Prove di Carico (su solai, pali, travi, ponti, prove di tiro, ecc.), prove multiparametriche e monitoraggi ambientali, NOVAlog supporta trasduttori analogici di diversa natura: estensimetri, celle di carico, sensori di spostamento, inclinometri, sensori ambientali e misuratori di falda.

Prestazioni superiori e più canali a disposizione
La nuova versione integra un convertitore A/D ad alte prestazioni che consente letture sincrone fino a 200 Hz, migliorando la qualità del dato anche nelle prove ad alto campionamento.
Il numero di ingressi è stato ampliato a 24 canali tramite tre moduli ADC a 8 canali, aumentando notevolmente la flessibilità nelle configurazioni di prova.

Più leggera, più semplice da gestire
Il sistema adotta un nuovo pacco batteria al litio che sostituisce la precedente unità al piombo:

• Peso ridotto da 5,7 kg a 1,3 kg
• Maggiore autonomia e migliore trasportabilità
• Gestione intelligente dello stato batteria

Questo alleggerimento rende la centralina più pratica e trasportabile.

Alimentazione stabile anche in cantiere
Per ridurre disturbi e interferenze elettriche quando si lavora collegati alla rete, la scheda integra un filtro DC dedicato, che abbatte il rumore proveniente dalla 220 V e garantisce un segnale più pulito, soprattutto in ambienti con alimentazioni non stabili.

Componenti sostituibili e configurazione più autonoma
La manutenzione è stata semplificata con scelte più orientate all’operatività del cliente:

• Fusibile a cartuccia 5×20 mm, facilmente sostituibile
• Nuova scheda con connettori circolari a 4 poli e dip-switch per configurare i canali direttamente in cantiere
• Possibilità di montare un monitor più robusto, resistente a vibrazioni e urti
• Migliorie meccaniche e costruttive per aumentare la resistenza complessiva della centralina

Software intuitivo e operativo senza PC
L’interfaccia rimane semplice e immediata: un ampio monitor touch-screen consente di configurare rapidamente la prova, visualizzare grafici e salvare i dati senza necessità di un computer o software esterni. Le configurazioni standard sono già preimpostate, mentre i dati vengono memorizzati automaticamente nella memoria interna e possono essere esportati facilmente tramite USB.

Nuove funzionalità
La nuova generazione di NOVAlog introduce funzioni operative avanzate:

• Acquisizione a comando
• Programmazione degli step di acquisizione, anche in modalità asincrona
• Inserimento di note durante la prova, associate a specifici punti di misura
• Riapertura di una sessione dati direttamente dalla centralina
• Formule calcolate in tempo reale
• Possibilità di visualizzare e registrare i dati in tempo reale sul proprio computer (opzionale)

Applicazioni

• Prove di carico su solai, travi, pali, tiranti, platee e ponti
• Prove con martinetti piatti
• Prove di emungimento e prove idrogeologiche
• Supporto a misurazioni multiparametriche nei cantieri e nei laboratori
• Monitoraggi ambientali e geotecnici

Caratteristiche principali

• Compatibile con la maggior parte dei sensori analogici in commercio
• 24 canali di ingresso con acquisizione sincrona fino a 200 Hz
• Batteria interna al litio, ricaricabile e molto più leggera
• Interfaccia semplice con monitor touch-screen
• Misure precise e visualizzate direttamente in unità ingegneristiche
• Memorizzazione automatica dei dati e trasferimento tramite USB
• Filtraggio del rumore elettrico per alimentazione stabile
• Componenti rinforzati e manutenzione semplificata

CARATTERISTICHE TECNICHE

• Tipologia ingressi sensori: 0–5 V, 0–10 V, 0–20 mA, 4–20 mA (opzionali: corde vibranti, mV/V, ohm)
• Numero ingressi: 24 canali (3 moduli ADC da 8 canali ciascuno)
• Sensore di temperatura ambiente: Integrato
• Convertitore A/D: 24 bit ad alte prestazioni con letture sincrone
• Frequenza di campionamento: fino a 200 Hz (sincroni su tutti i canali)
• Alimentazione: Batteria interna al litio (peso ridotto). Alimentazione esterna 220 V con filtro DC integrato per abbattimento rumore
• Monitor: Touch-screen resistivo da 12”, IP65
• Accuratezza totale: ±0,01 % FS
• Memoria interna: Capacità per oltre 100.000 dati (espandibile su richiesta)
• Autonomia operativa: Estesa, >8h
• Contenitore: Valigetta in polipropilene IP67
• Dimensioni: 460 × 360 × 180 mm
• Temperatura di esercizio: –20 °C … +80 °C
• Connettori ingresso sensori: Nuovi connettori circolari a 4 poli, configurabili tramite dip-switch (con protezione IP67)
• Fusibile di protezione: 5×20 mm, sostituibile dall’utente
• Peso complessivo: ≈ 5,5 kg (con batteria al litio, circa –4,5 kg rispetto alla precedente versione)

ACCESSORI

La Centralina NOVALog viene configurata in fase di produzione (o successivamente) in base alle esigenze di prova e alla tipologia di sensori e dati da gestire.

Configurazione standard:

• Centralina NOVALog 6ch con PC integrato
• Carica batterie
• Penna touch-screen

Accessori opzionali:

• Batteria maggiorata
• Espansione a 12 o 18 canali
• Funzionalità UART: funzionalità per lo scambio in “real time” dei dati seriali tra centralina e pc. Permette di visualizzare e memorizzare i dati direttamente sul proprio pc. Permette di visualizzare e memorizzare i dati direttamente sul proprio pc.
