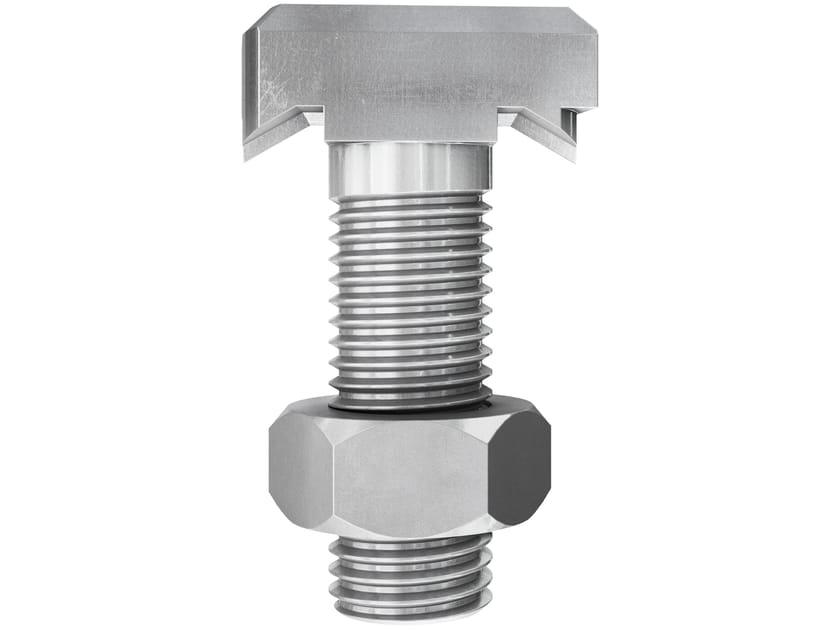

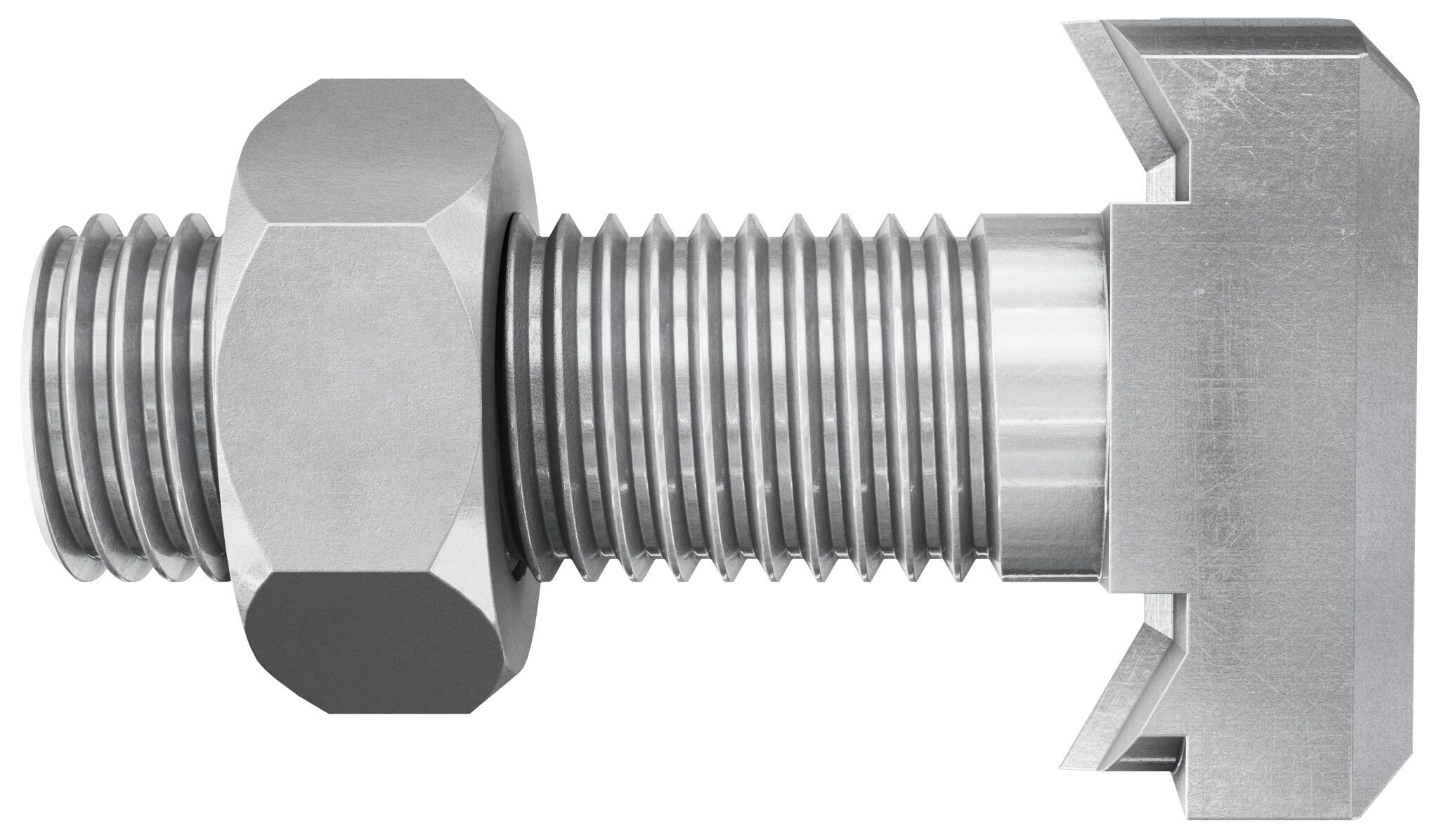

fischer FBC-N Bullone a martello Linea Cast-In

Bulloni a martello bugnati per l'utilizzo in combinazione con binari a bordo liscio FES-H, FES-H-P e FES-H-I formati a caldo. Le bugne del bullone FBC-N incidono il bordo del binario quando la corretta coppia di serraggio viene applicata, per resistere a sforzi longitudinali moderati.

Vantaggi

• Bullone a martello FBC-N con bugne compatibile con binari Cast-In formati a caldo con bordo liscio FES-H.
• Grazie alle bugne incide il bordo del profilo per permettere resistenza a sforzi longitudinali moderati.
• Soluzione idonea a carichi di taglio e trazione e che offre sicurezza grazie alla resistenza a sforzi longitudinali moderati.
• Soluzione di fissaggio preposizionata in grado di compensare le tolleranze in loco.
• Adatto per applicazioni in calcestruzzo fessurato e non fessurato.
• Soluzione di fissaggio regolabile in modo continuo.

Proprietà

• Zincato a caldo ≥ 50 µm secondo EN ISO 10684:2004 + AC:2009
• Acciaio classe 8.8 secondo EN ISO 898-1:2013
• Dado esagonale secondo EN ISO 4032:2012

Applicazioni

• Idoneo a tutti i tipi di edificio con struttura in calcestruzzo

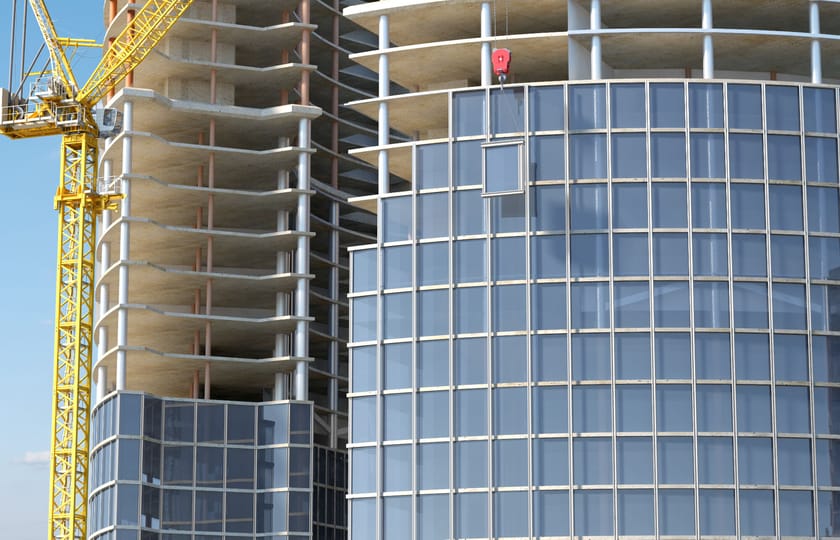

• Facciate continue a cellule su edifici con struttura in calcestruzzo.
• Elementi prefabbricati in calcestruzzo

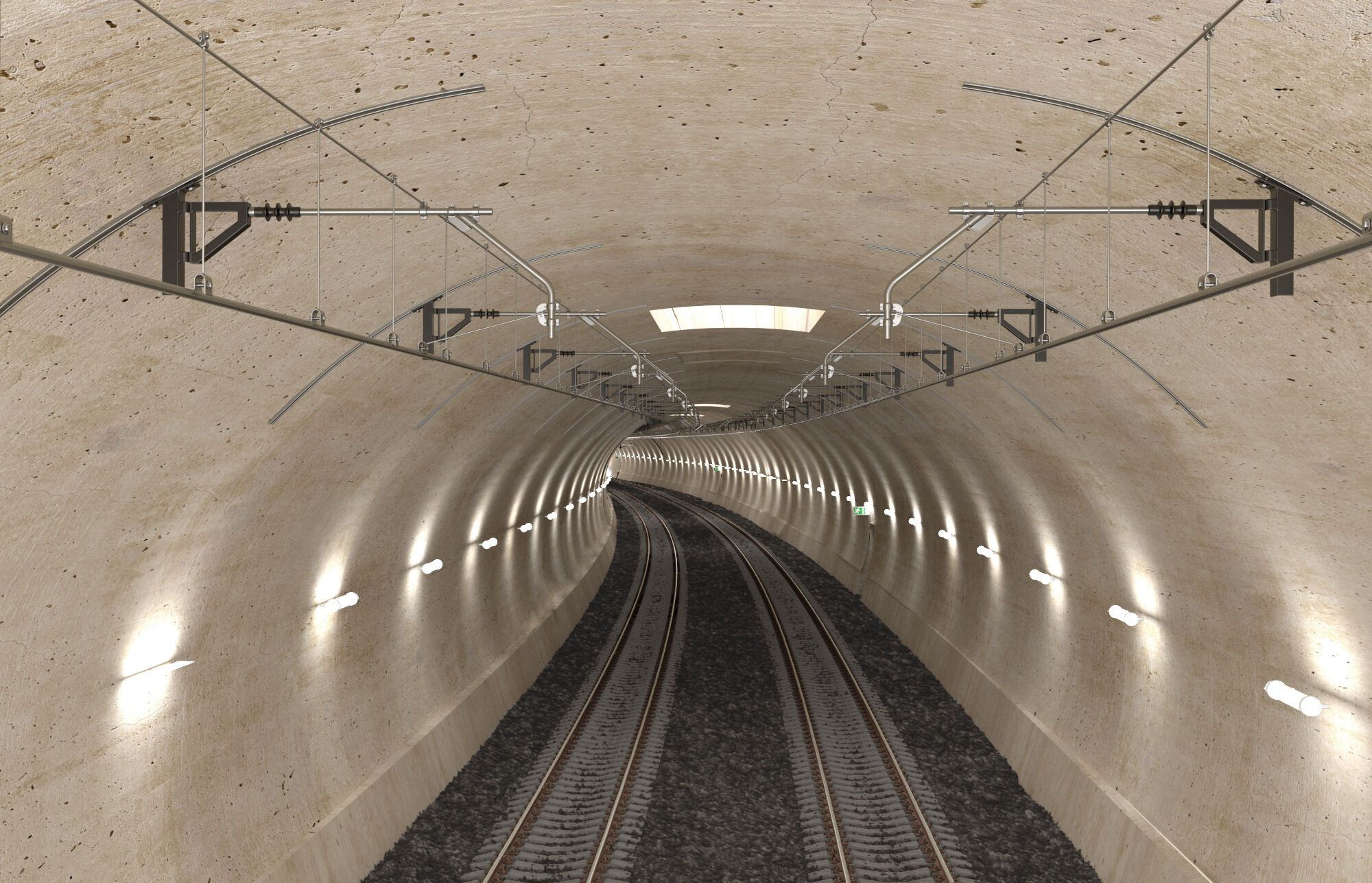

• Tunnel e gallerie ferroviarie o autostradali
• Vani ascensore
• Applicazioni industriali
• Impiantistica industriale su strutture in calcestruzzo.

Materiali di supporto

• Calcestruzzo da C12/15 a C90/105, fessurato e non fessurato

Certificazioni

• ETA-18/0862
• DoP No. 0333

I sistemi Cast-in sono soluzioni di fissaggio pre-posizionate nel calcestruzzo. Possono essere utilizzati per ancoraggi nel calcestruzzo fessurato e non fessurato, offrendo maggiore sicurezza e una capacità di carico leggermente superiore grazie all'interblocco meccanico nel substrato. Il sistema di binari di ancoraggio approvato ETA è composto dai binari FES e dal bullone a martello FBC. I binari Cast-In devono essere posizionati e fissati nella cassaforma prima del getto di calcestruzzo. Dopo che il calcestruzzo si è indurito e la cassaforma è stata rimossa, il riempitivo in schiuma/nastro sigillante può essere comodamente estratto. Successivamente il bullone a martello può essere inserito nella canalina e utilizzato per fissare la piastra di base.
