fischer FES-H-I Binario di ancoraggio Linea Cast-In

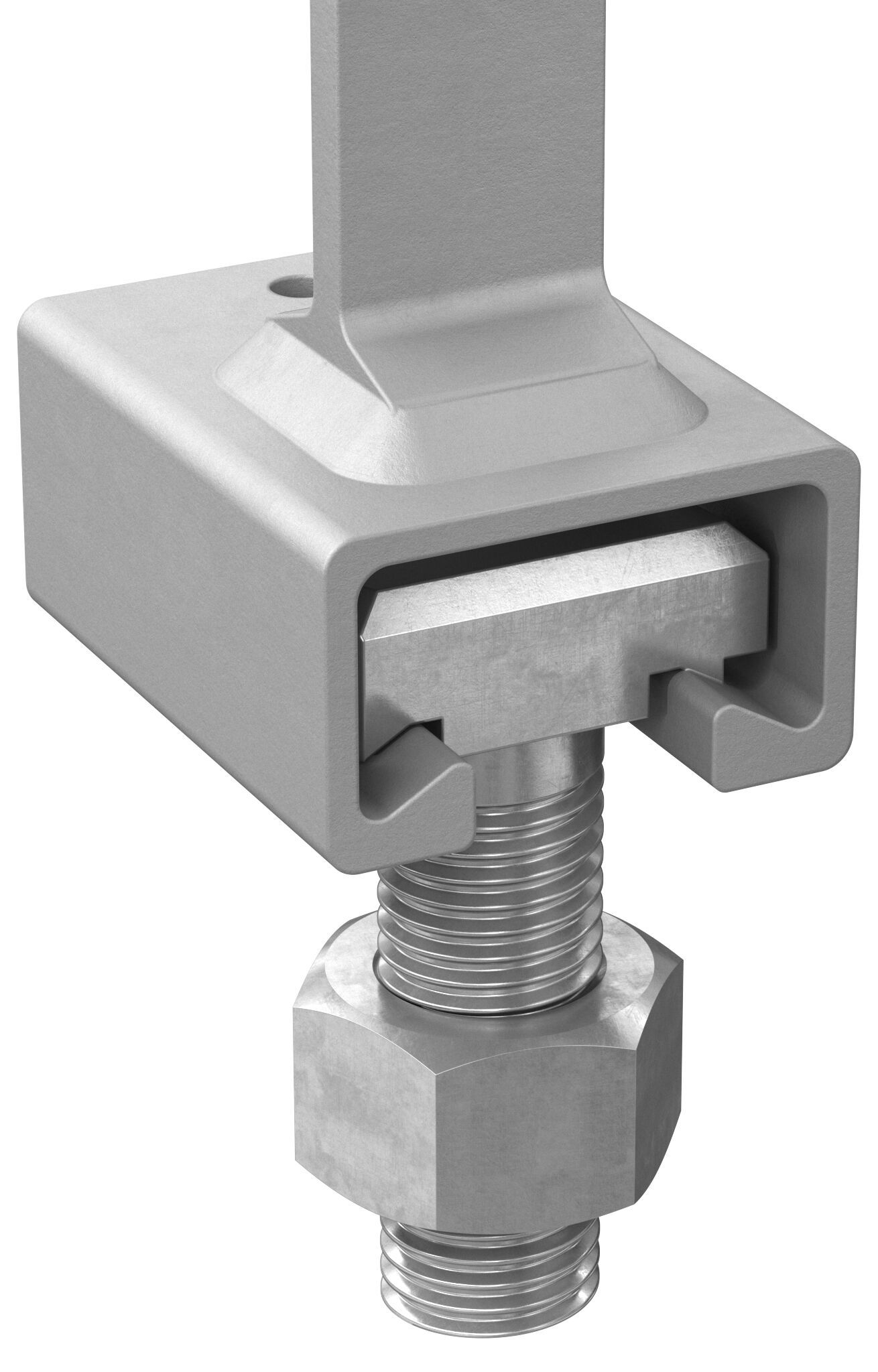

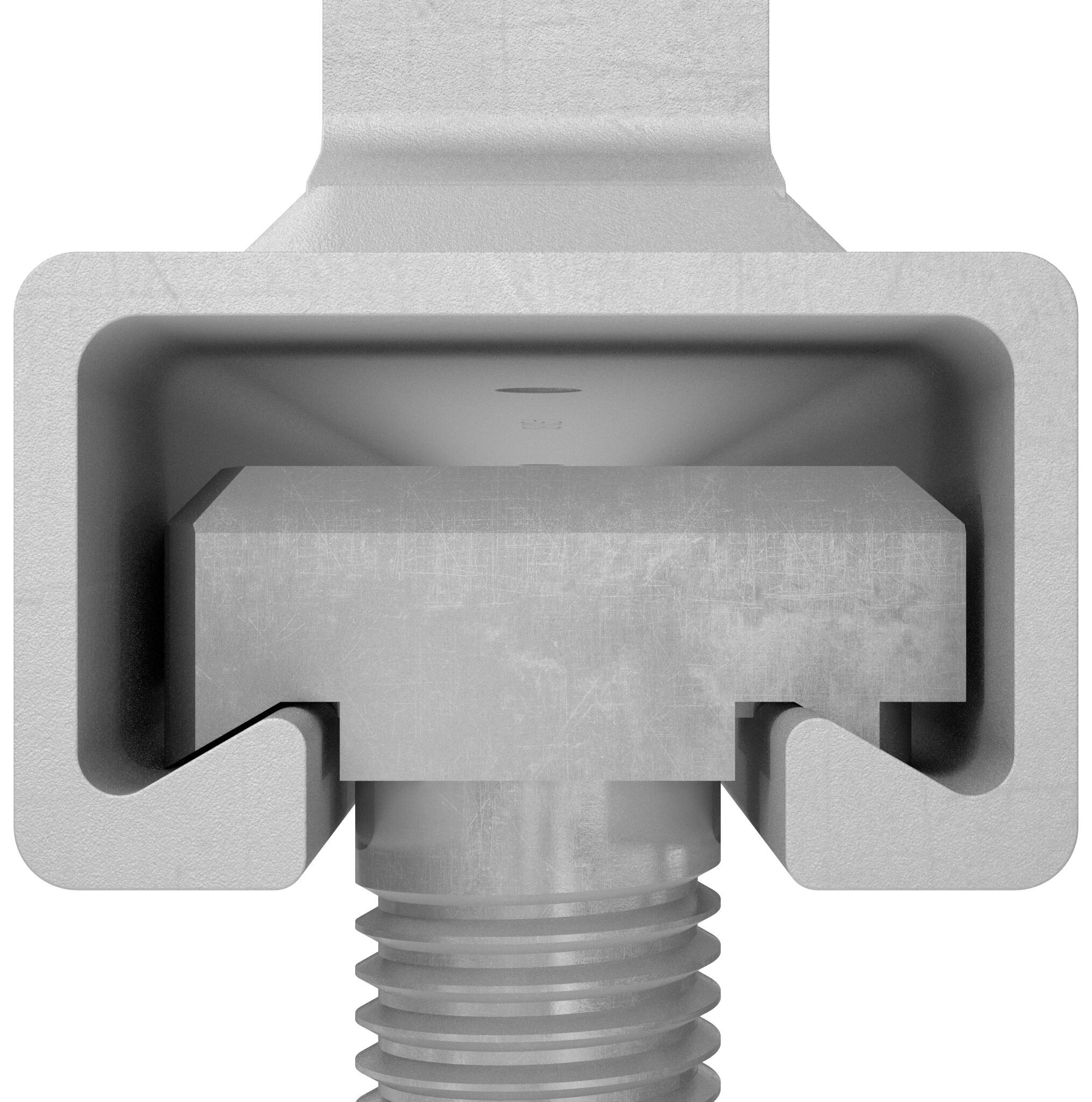

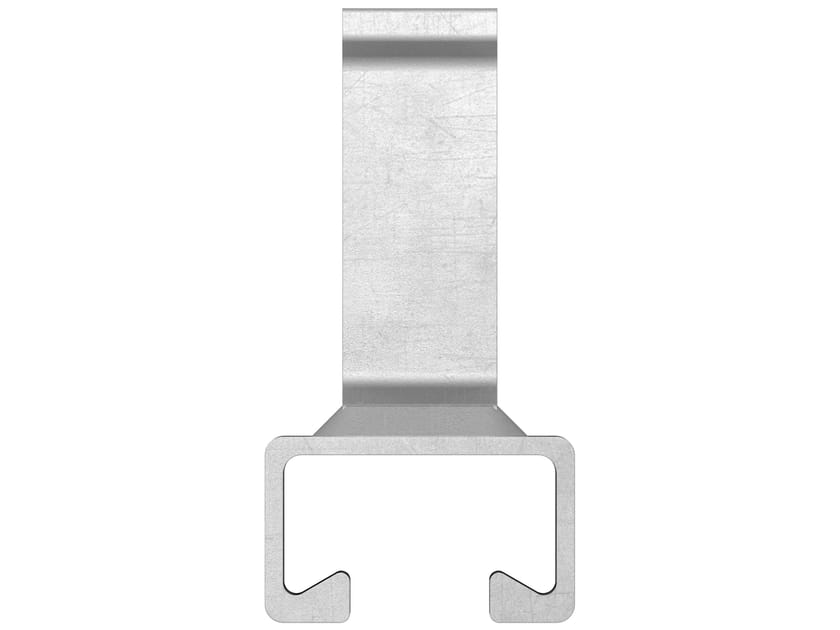

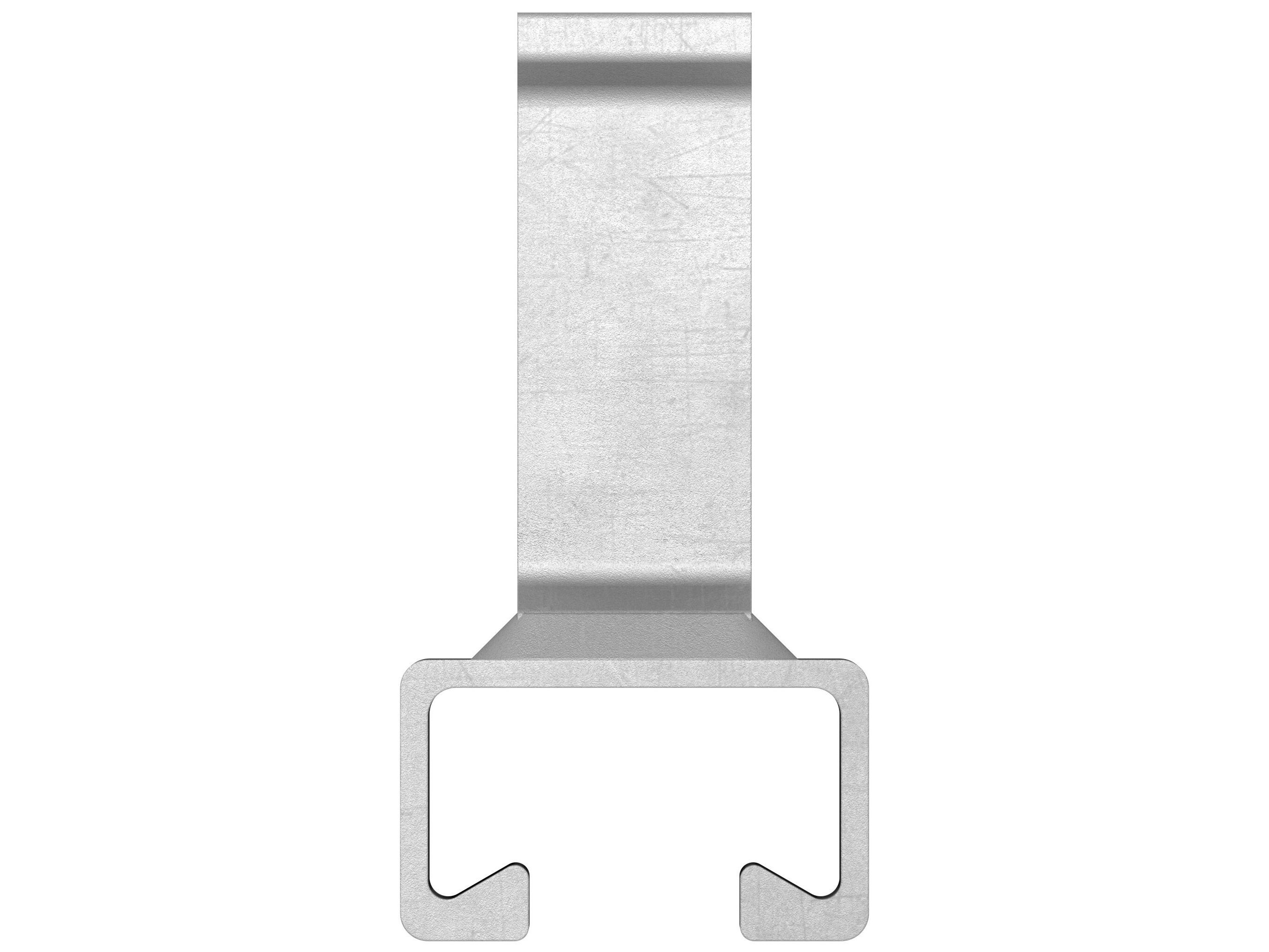

Il binario di ancoraggio FES-H-I è una versione speciale del collaudato binario di ancoraggio FES-H, che si differenzia per la forma a "I" del piolo di ancoraggio, saldato direttamente al canale. Questi binari di ancoraggio laminati a caldo grazie al bordo a spessore maggiorato offrono alta capacità di carico e grande sicurezza. ll bordo liscio permette di scegliere tra bulloni a martello lisci FBC in assenza di sforzi longitudinali oppure utlizzare i bulloni con bugne FBC-N se è necessario offrire resistenza anche a sforzi paralleli all'asse longitudinale del binario. Questa soluzione di fissaggio preposizionata aiuta a compensare le tolleranze in loco ed è adatta per applicazioni sia in calcestruzzo fessurato che non fessurato. Inoltre, i binari di ancoraggio fischer offrono una soluzione di fissaggio regolabile in modo permanente che soddisfa le esigenze tecniche dei più complessi progetti di costruzione. Con i binari di ancoraggio FES-H-I di fischer, progettisti ed installatori beneficiano di sistemi che soddisfano alti standard di prestazione, durabilità e sicurezza.

Vantaggi

• I binari di ancoraggio FES-H-P laminati a caldo offrono alte capacità di carico e grande sicurezza grazie al bordo a spessore differenziato e dentellato.
• Alta capacità di carico a trazione e a taglio trasversale all'asse longitudinale del binario. Idonei anche a carichi di taglio paralleli all'asse longitudinale del binario in combinazione con bulloni bugnati FBC-N.

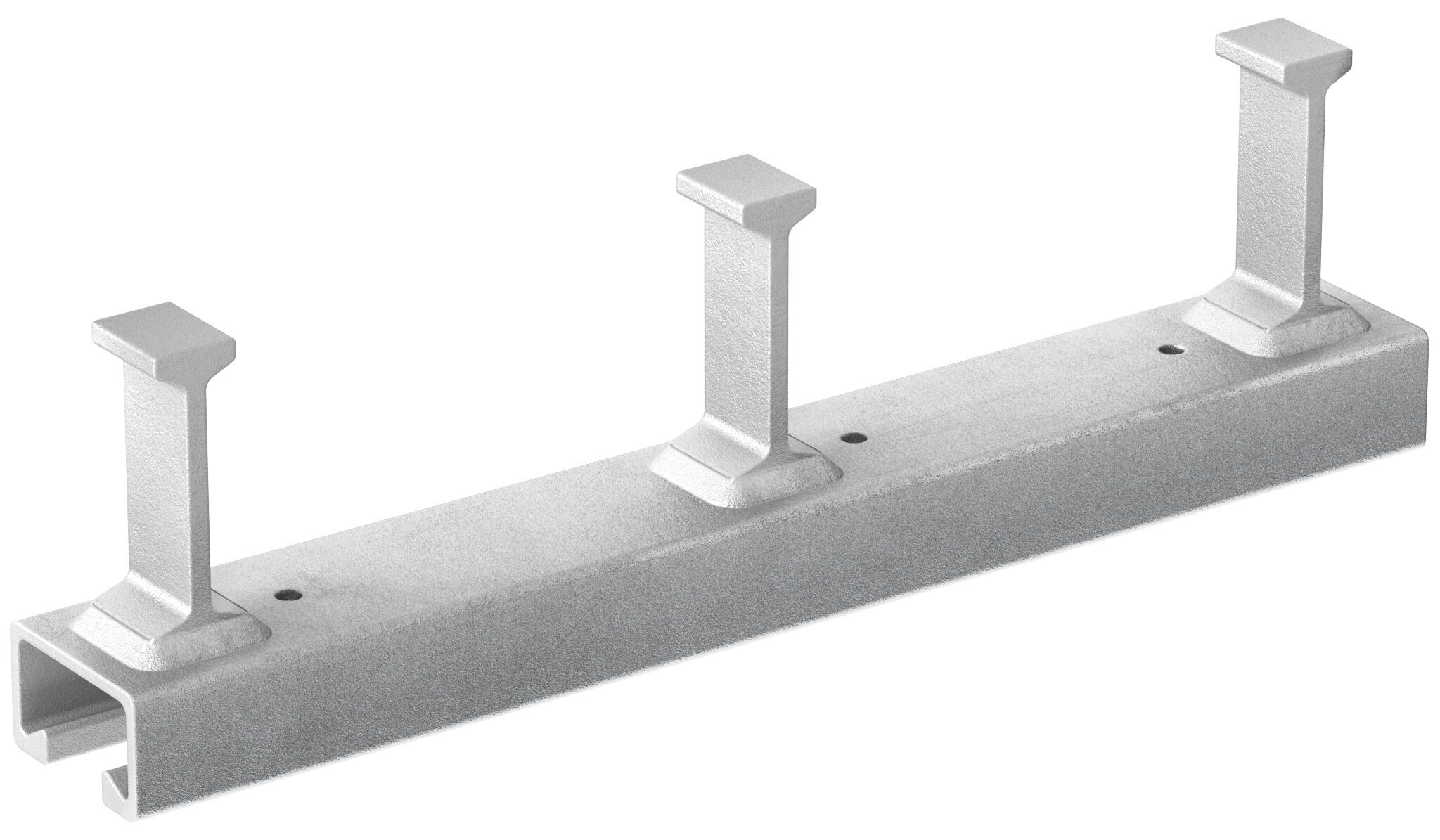

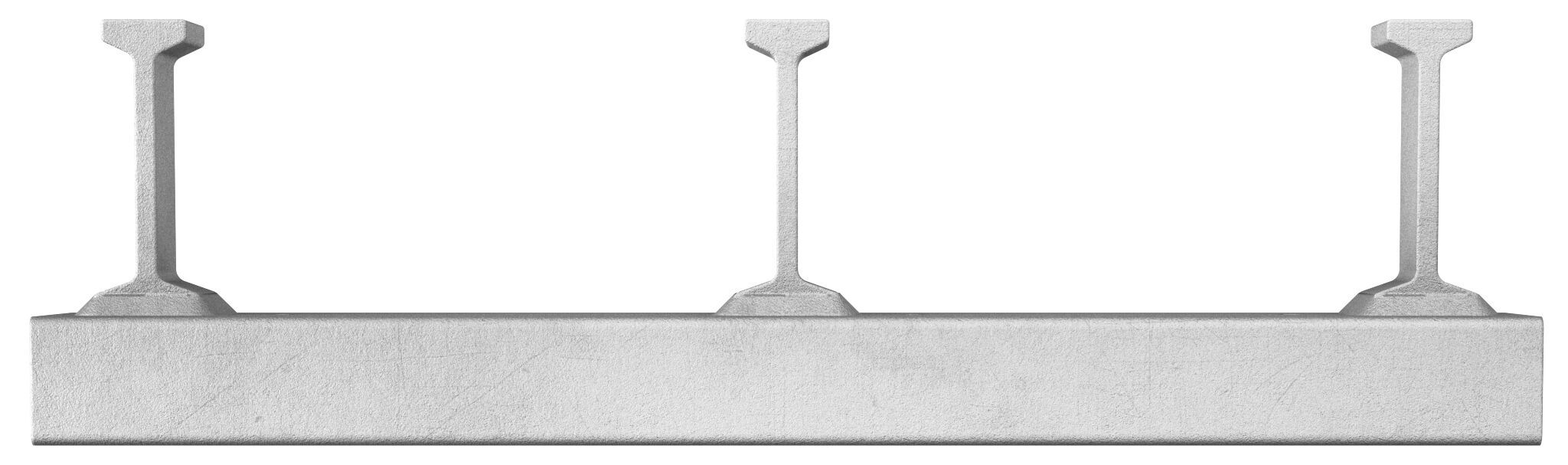

• Piolo speciale a "I" saldato al canale.
• Soluzione di fissaggio preposizionata in grado di compensare le tolleranze in loco.
• Adatto per applicazioni in calcestruzzo fessurato e non fessurato.
• Soluzione di fissaggio regolabile in modo continuo.

Proprietà

• Formato a caldo
• Materiale: 1.0038, 1.0044 secondo EN 10025:2004 o 1.0976, 1.0979 secondo EN 10149:2013
• Zincato a caldo ≥ 50µm secondo EN ISO 1461:2022
• Acciaio classe 8.8

Applicazioni

• Idoneo a tutti i tipi di edificio con struttura in calcestruzzo

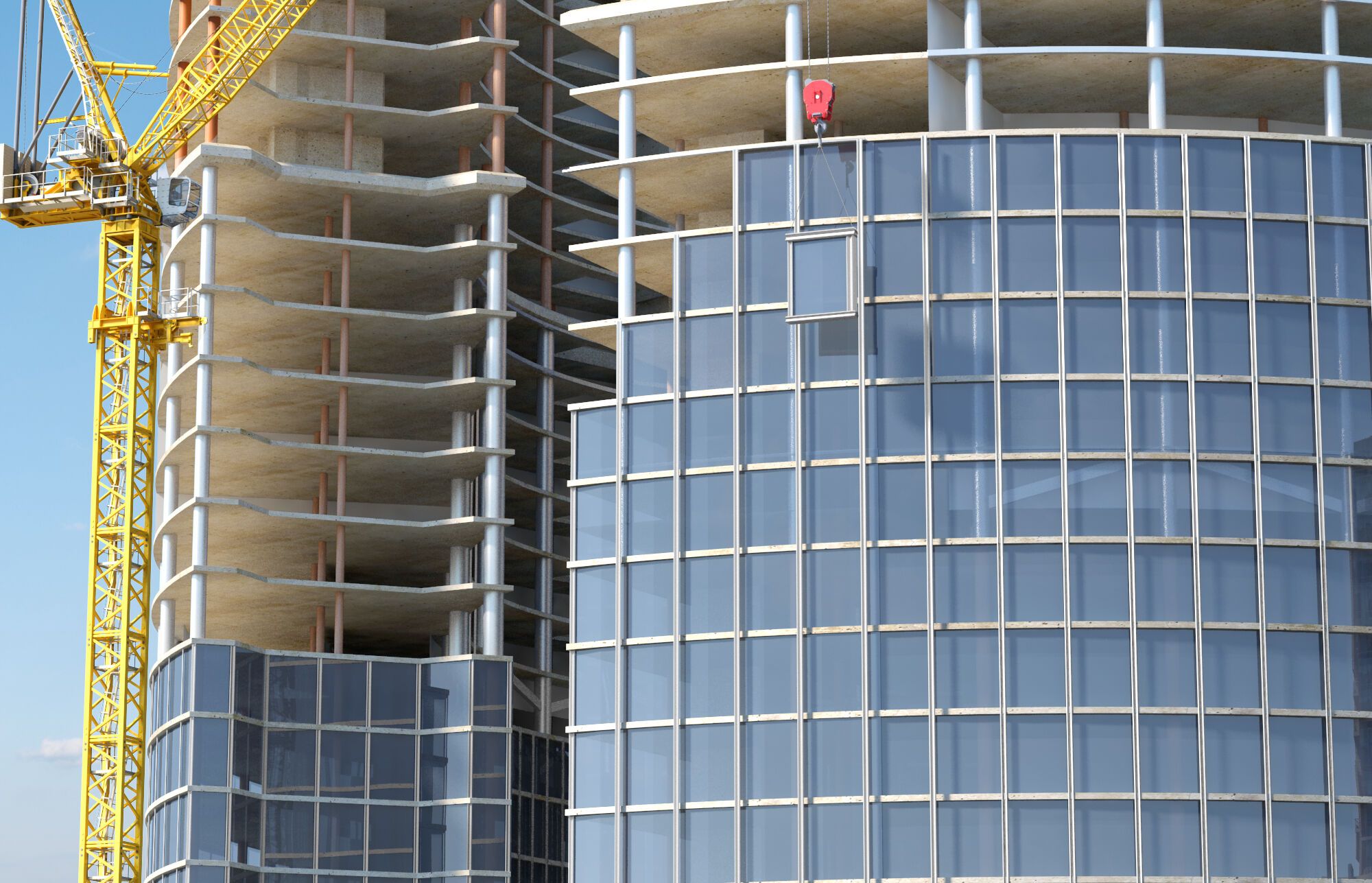

• Facciate continue a cellule su edifici con struttura in calcestruzzo.
• Elementi prefabbricati in calcestruzzo

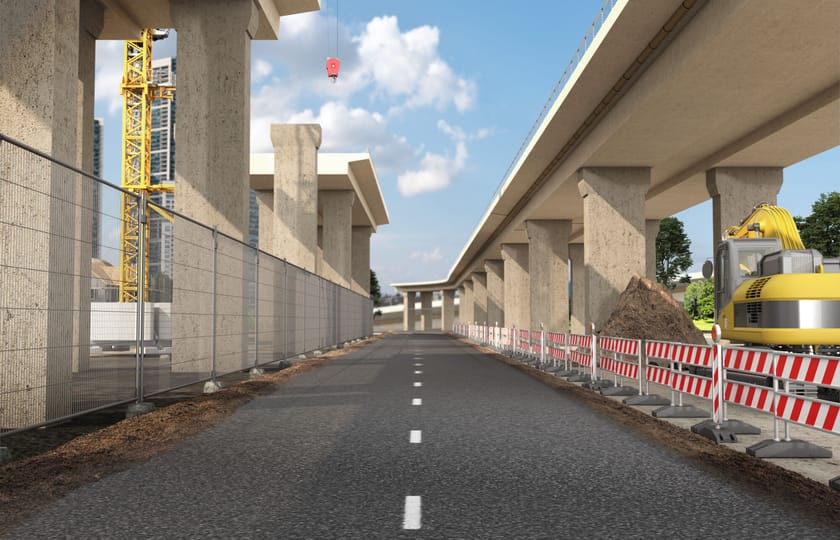

• Tunnel e gallerie ferroviarie o autostradali
• Vani ascensore
• Applicazioni industriali
• Impiantistica industriale su strutture in calcestruzzo.

Materiali di supporto

• Calcestruzzo da C12/15 a C90/105, fessurato e non fessurato

Certificazioni

• ETA-18/0862
• DoP No. 0333

I sistemi Cast-in sono soluzioni di fissaggio pre-posizionate nel calcestruzzo. Possono essere utilizzati per ancoraggi nel calcestruzzo fessurato e non fessurato, offrendo maggiore sicurezza e una capacità di carico leggermente superiore grazie all'interblocco meccanico nel substrato. Il sistema di binari di ancoraggio approvato ETA è composto dai binari FES e dal bullone a martello FBC. I binari Cast-In devono essere posizionati e fissati nella cassaforma prima del getto di calcestruzzo. Dopo che il calcestruzzo si è indurito e la cassaforma è stata rimossa, il riempitivo in schiuma/nastro sigillante può essere comodamente estratto. Successivamente il bullone a martello può essere inserito nella canalina e utilizzato per fissare la piastra di base.
